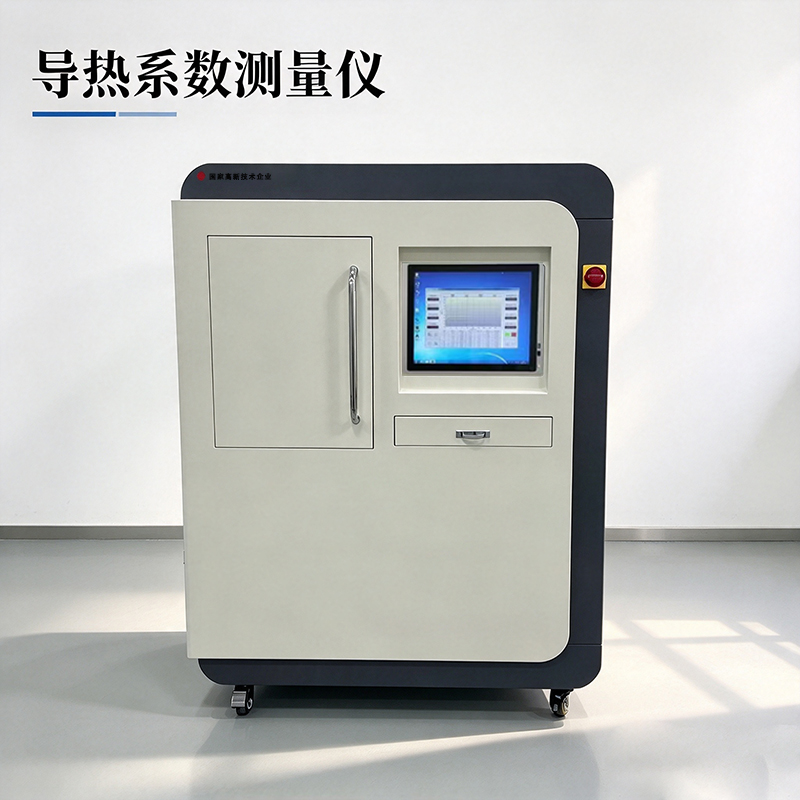

导热系数测量仪

产品概述：

导热系数是用来衡量耐热材料的导热特性和保温性能的重要参数，导热系数测定仪用于测定材料在不同温度状态下的导热系数。触摸屏电脑与设备一体式嵌入设计，结构紧密，控制采用欧姆龙PLC，硬件稳定、抗干扰强，工业现场稳定性好。

适用标准：

GB/T 10294-2008  《绝热材料稳态热阻及有关特性的测定》

GB/T 3399-1982   《塑料导热系数试验方法—护热平板法》

GB/T 10801.1-2002 《绝热用模塑聚苯乙烯泡沫塑料》

GB/T 10801.2-2002 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》

GB/T 3139-2005   《纤维增强塑料导热系数试验方法》

GB/T 17794-2008  《柔性泡沫橡塑绝热制品》

应用领域：

该仪器属于建筑材料节能检测类仪器。该仪器可以广泛用于耐热和保温材料的生产企业、相关质量检验部门和单位、高等院校和研究所等科研单位。

主要测试的材料有：

1、外墙保温材料：硅酸盐保温材料、陶瓷保温材料、胶粉聚苯颗粒、挤塑板XPS、硬泡聚氨酯保温板、发泡水泥板和A级无机防火保温砂浆等。

2、屋面材料：陶瓷保温板、XPS挤塑板、EPS泡沫板、珍珠岩及珍珠岩砖、蛭石及蛭石砖和发泡水泥等。

3、热力、空调材料：酚醛树脂、聚氨酯防水保温一体化、橡塑海绵、聚乙烯、聚苯乙烯泡沫、玻璃棉和岩棉等。

4、钢构材料：聚苯乙烯、挤塑板、聚氨酯板和玻璃棉卷毡等。

5、无机保温材料：发泡水泥等。

产品特点：

机械结构部分

箱体外观：外观质量优异，机械强度高，耐腐蚀。

测量准确度高：双试件式设计，避免因系统的误差导致材料的导热系数的偏差。

设备灵活性高：箱体底部采用脚轮设计。

电子硬件部分

控制采用OMRON(欧姆龙)可编程逻辑控制器CPU单元及其配套温度扩展模块，抗干扰能力强，稳定性高。

执行器采用施耐德新型固态无触点开关器件隔离控制，可靠性高、噪音低、开关速度快。

数据接口采用计算机标准RS-232串行端口，数据稳定，可靠性高，使用方便。

控制方法为PID控制，通过软件自整定调节PID参数，保障了控温精度。

软件部分

软件界面友好，操作方便。

软件控制系统包括自动控制和手动控制两种方式。

自动控制方式可以自动控制设备运行、自动检测、自动采集、自动显示试验曲线、自动完成试验，同时还可以自动生成测试结果、自动生成检测报告等。

手动控制方式有助于设备的调试功能。

应用部分

测试主机与制冷设备的独立分离设计，减少干扰，便于维护。

在线测量厚度，在恒定的压力状态下，其数值在数显表上直接显示。

测试时间短，常规的测量时间为(120-150)min。

测量的范围大，量程(0.001-2.000)W/(m·K)。

全温度测量，可以自行测试温度范围内的任一点温度的导热系数。

在线计量校准程序-我公司采用独有的技术，可同时标定温度、标定系统误差，准确、快速，方便计量检定。

技术参数：

1、试件标准尺寸：300mm×300mm×H(5～40) mm；

2、试件平整度：0.1mm；

3、导热系数测量范围：(0.001—2.000)W/ (m•K)；

4、热阻测量范围：≥0.02 m2·K/W；

5、导热系数测量精度：±3%；

6、导热系数测量重复性：±1%；

7、温度分辨率：0.01℃；

8、试验室温度：(15—30)℃，标准温度(23±2)℃；

9、试验室湿度：(20—80)%RH，标准(40—60)%RH；

10、电源电压：AC 220V±10%, 2.5KW；

11、标准厚度：25mm；

12、夹紧力：≤2.5kPa；

13.常规测试时间：(120-150)min；

14.控制核心采用进口欧姆龙PLC（硬件稳定、抗干扰强，工业现场稳定性好）

15.在线计量校准程序，可同时标定温度、标定系统误差。

16.控制范围：-5℃—95℃

17. 试验室环境要求

电源电压：AC 220V±10%, ＞2.5KW，安全接地线；

试验室温度：(15—30)℃，推荐温度(23±2)℃；

试验室湿度：(20—80)%RH，推荐(40—60)%RH；

试验设备占地空间：2.3m×1m×1.2m；
