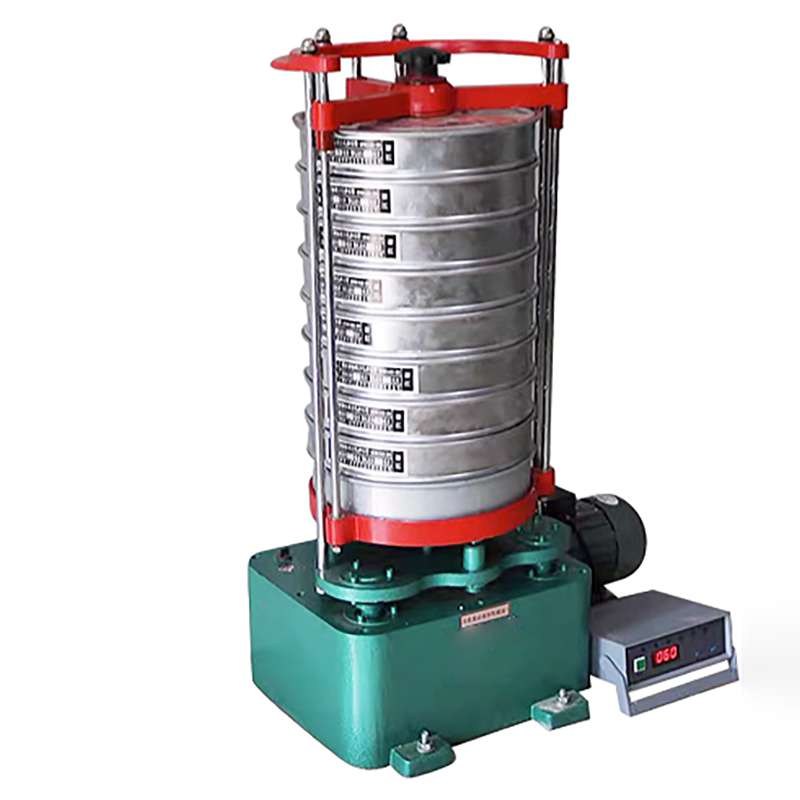

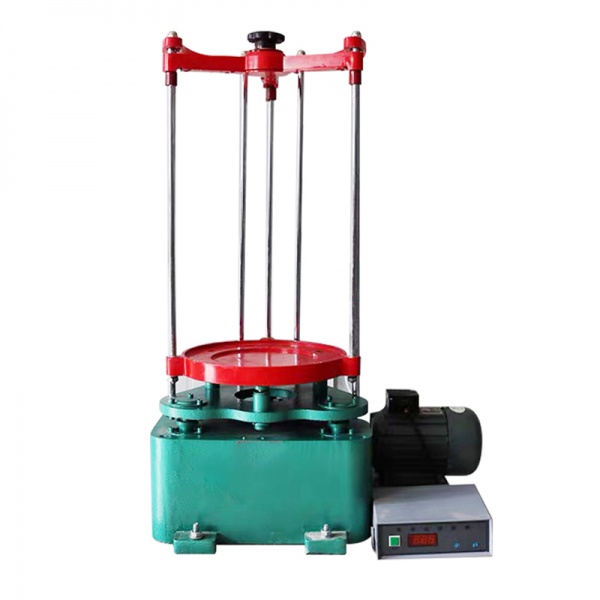

混凝土振筛机

一、产品简介：是筛分仪器，适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机5分钟，既方便又简单完成分工作。

二、技术参数：

★筛子直径：300mm-200mm

★筛子叠高：440mm

★筛座震幅：8mm

★筛摇动次数：221次/分

★震击次数；147次/分

★回转半径：12.5毫米

★电机功率：0.37千瓦

★电机转速：1400次/分

★外形尺寸：(长*宽*高) 600*400*800毫米

★总重量：120kg

三、操作规程：

开机前，拧出上螺栓，加足润滑油，用20号普通机油5公斤为宜，装筛时先将钮紧螺栓左旋以松动开筛盖故地功能顶杆。然后连同筛盖往上提，然后右旋固定**可置套筛与筛托盘上，再将拧紧螺栓左右松开往下压并右旋使之固定即可工作，根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位，需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不能强行扭回。本机保养简单，每隔6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。

四、保养：

1、将电机线插头在程控器插座上，将电源线插头插在三相线插座上。

2、按下电源开关，显示屏亮，同时出现300秒。

3、设定时间：

a)根据用户需要，按轻接触键△为上调，按▽为下调，每按一次△▽为60秒。

b)根据试验规程设定需要时间，按ON键机械开始工作，运作时指示灯亮。

c)本仪器在正常工作时，需要停机按OFF键盘。

d)每停机一次，应重新设定时间。

e)注意：使用时不要频繁开、关机器，停机后应切断电源

五、工作原理：

本机主要由传动、摆动、震击、夹紧机构及电器等部分所组成。本机由电动机通过主轴，传动轴带动齿轮，由蜗轮再带动凸轮，主偏心轴带动两个副偏心轴，从而使筛座具有回转及震击双重运动。

六、安装与调试：

可以不用水泥基础直接安放水泥地面上开动，也可以安装在水泥基础上，基础螺钉尺寸如图：其厚度300毫米。基础露出地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地，安装完毕接通电源后电动机回转方向与箭头相同，**有震击运动，若相反则电机空运转，此时可换接线头，方能正常开动。
