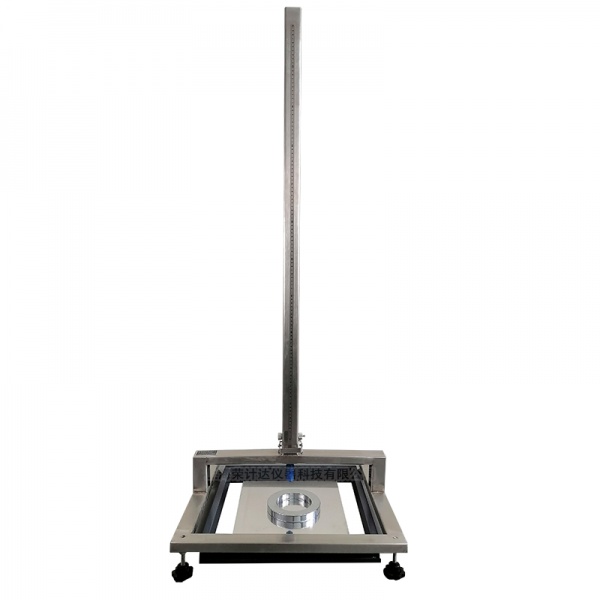

ZSY-24防水卷材抗冲击试验仪

防水卷材抗冲击试验仪适用于沥青和高分子屋面防水卷材冲击穿刺试验。是依据标准GB/T 328.2007《建筑防水卷材试验方法》第24部分：沥青和高分子防水卷材抗冲击性能而设计的。

防水卷材抗冲击试验仪技术指标：

★落锤垂直下落高度： (600±5)㎜

★落锤组件质量： (1000±10)g

★穿刺工具直径(及配重环)：10㎜(厚7.5㎜配重环)、20㎜(厚6㎜配重环)、30㎜(厚4㎜配重环)、40㎜(无)

★压环尺寸及质量：内圆直径200㎜、(5000±50)g

★不锈钢板尺寸： 300㎜*300㎜*10㎜

★聚苯乙烯板尺寸：300㎜*300㎜*50㎜

★外型尺寸:360×240×900mm

★重量:21Kg

防水卷材抗冲击试验仪试验步骤：

★从卷材宽度方向距边缘100mm外裁取至少约300mm的10个试件，试件在规定的条件下至少放置24h。

★试验在（23±2）℃进行，必要时采用（-10±2）℃。对后面的条件，试件冷冻至（-10±2）℃。当试件从冷冻箱取出，在室温下应在10s内试验。

★每次试验采用新的试件和新的聚苯乙烯板。4、试件平放在绝热材料上，上表面朝上，并用压环压住，聚苯乙烯板放在混凝土基础的不锈钢板上。

★落锤当释放时，能从距试件上表面垂直高度（600±5）mm的位置自由下落。

★穿刺工具应冲击压环下试件的。

★试验验开始用10mm直径的穿刺工具进行，当试件被穿刺后，用更大直径的，如此一直到40mm直径的穿刺工具。

★检查试件是否被击穿，用肥皂溶液涂冲击区域的表面，隔5min-10min试验。冲击区域用真空或加压的方法产生15KPa的压差，上表面在低压力的一面。若60s后未观测到空气气泡，认为试件无渗漏和穿孔。

★抗冲击用穿刺工具的直径表示，防水卷材5个试件中至少有4个试件无渗漏。
