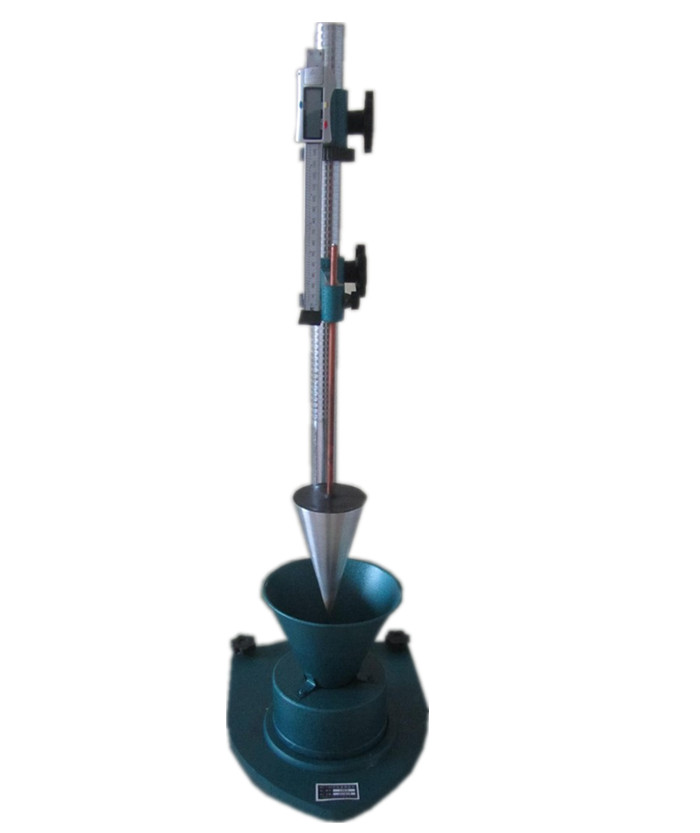

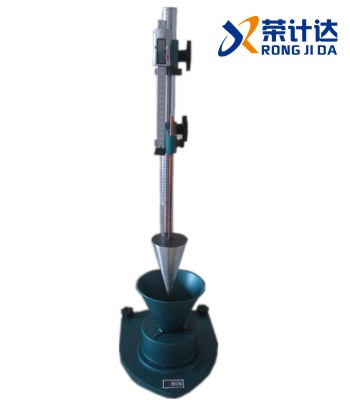

数显砂浆稠度检测仪

一、产品简介：

依据建筑砂浆基本性能试验方法**标准设计制造，采用特殊刻度圆盘指示表。用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。用来测定砂浆的流动性稠度。砂浆的稠度是用一定几何形状和重量的标准圆锥体以其自身的重量自由地沉入砂浆混合物中沉度的厘米数来表示。

二、技术参数：

★测量范围：

沉入深度： 0—14.5厘米

沉入体积： 0—229.3厘米3

★小刻度值（沉入深度）：1毫米

★锥体几何参数：

圆锥角：30°

高度：145毫米

底直径：75毫米

★锥体与刻度尺合重： 300±2克

★外形尺寸：350×300×800毫米

★重量： ≈20公斤

三、校验项目及条件：

●校验项目：

1外观检查。

2检查试锥和滑杆总质量。

3测量试锥及圆锥形金属筒的尺寸。

●校验用器具：

1、天平：称量1000g，感量1g。

2、游标卡尺：量程300mm，分度值0.02mm。

3、角度尺。

四、使用方法：

★将搅拌好的试验用砂浆放入锥形盛料容器内。

★提起刻度尺，将横臂下降至适当位置（必须使刻度尺有足够下沉长度），让锥体A与容器内的砂浆混合物表面上端面正好接触，将数显标尺调零。

★松开刻度尺，让标准锥体以其自身重量沉入砂浆混合物中。

★待标准锥体不再往砂浆中沉入时，此时可以直接从数显标尺上读出所测的沉入深度。

五、技术要求：

★带动刻度盘的齿条应清洁、无变形。

★刻度盘位置固定，刻度线应清晰、无变形。

★滑杆及试锥表面应平直光滑，依靠自重自由下落，不得有紧涩和旷动。

★试锥与滑杆总质量300±2g。

★试锥尺寸：高度145±1mm，锥底直径为75±1mm ，锥角30±1°。

★在试锥与底座平面接触的情况下，试锥的zui大偏离度不超过1.5mm。

★圆锥形金属筒尺寸：高度180mm±2mm，锥底直径150±2mm。

六、维护保养：

★标准试锥存放或使用时，应注意严加保护，不得碰伤标准锥体的外锥面和锥体A。

★试验完毕后，仪器应清洗干净，并涂上防锈脂。

★仪器不用时加罩保存。

七、结构：

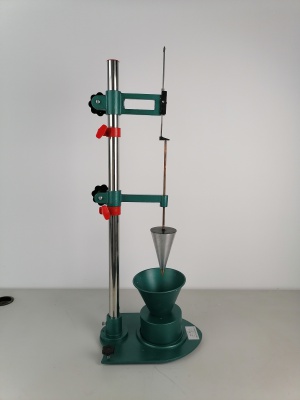

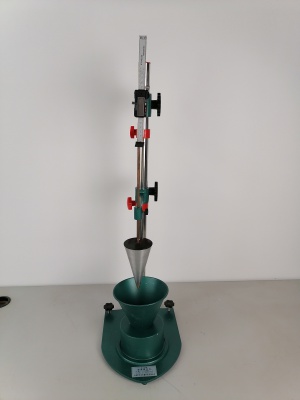

仪器主要由底盘、支架、数显标尺、标准试锥（连刻度尺）和盛料容器组成。

底盘和立柱使用键、弹簧垫圈和螺母连接在一起。横臂上由两个紧定螺钉分别控制它在立柱上上下滑动和刻度尺在它上面滑动。松开立柱上的左边紧定螺钉，横臂可以上下移动，然后固定在所需的位置上。

数显标尺在如图横臂右边，数显标尺在任意位置可调零，标准试锥体的垂直沉入深度可以直接在标尺读出。
