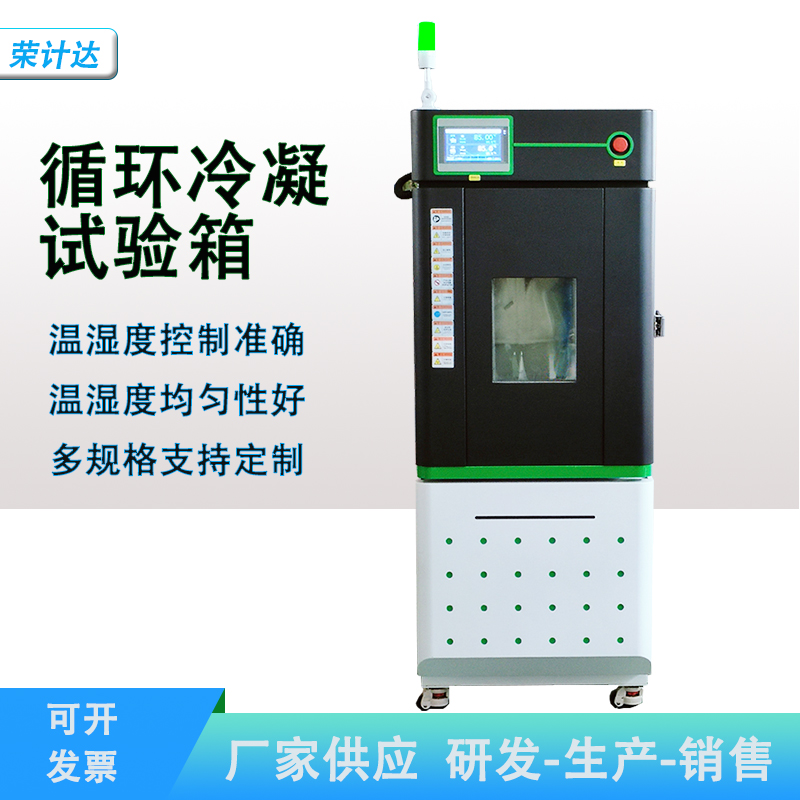

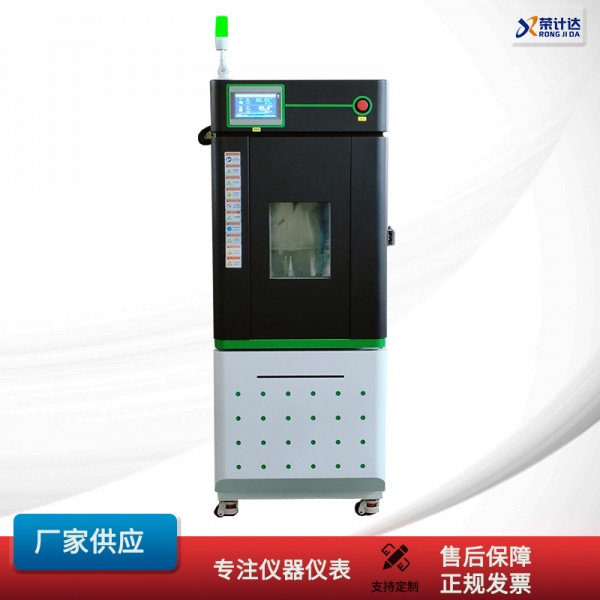

循环冷凝试验箱

一、简介

循环冷凝试验箱依据GB/T 13893.2-2019/1S06270-2:2017标准设计制造。

在温热、潮湿的环境中进行试验。使用一个气密性好的环境箱。内壁材料是304不锈钢，对试样没有影响。环境箱在底部配有水槽,在运行的任何时间,底部水槽中注入的水深至少应为10mm。可自动供水。配有增压泵和过滤系统。

恒定湿度下的冷凝环境(CH)

在试验期间按表1规定或商定保持环境箱内的空气温度。如果需要进行中间结果的评定,可在不关闭加热装置的情况下将试样从箱内取出观察,在30min再放回。

空气温度和湿度交替变化时的冷凝环境(AHT)

试验由规定或商定次数的气候循环组成,每个循环均由一和二两个试验阶段组成。开机(见 9.5.1)8h后,关闭加热装置结束冷凝过程(试验的一阶段)。打开环境箱或让其通风。再经过 16h后,检查底部水槽的水位,根据需要补水,关上环境箱,打开加热装置开始一个新的循环。

如需进行中间结果的评定,可在开始新的一轮循环前将试样从箱内取出观察。但应在30min内将试样放回。

特殊情况下,中间结果的评定也可在加热装置关闭后和环境箱打开的情况下立即进行

空气温度交替变化时的冷凝环境(AT)

试验由规定或商定次数的气候循环组成,每个循环均是由一和二两个试验阶段组成。如果是24h的循环,开机(见9.5.1)8h后,关闭加热装置结束冷凝过程(试验的一阶段),环境箱

保持关闭。再经过16h后,检查底部水槽的水位,根据需要补水,打开加热装置开始一个新的循环。如需进行中间结果的评定,可在开始新的一轮循环前将试样从箱内取出观察。但应在30min内将试样放回。

试验中断

对交替环境改变时发生的任何试验中断时间都应通过延长二阶段试验的时间加以补偿,二阶段试验时间通常为16b。补偿时间应添加到各个中断的循环中。试验报告中应记录中断的时间,精确到 min。

试验结束：当出现规定的涂层破坏程度、达到规定的试验时间或循环次数时终止试验

二、技术参数

1、容积规格：100L      内胆尺寸：400×500×500mm       外形尺寸：660×1300×1800mm

2、温度参数：

2.1温度范围：40℃～60℃

2.2温度波动度：≤±0.5℃

2.3温度均匀度：≤2℃

2.4温度偏差：≤±2℃

3、湿度参数

3.1湿度范围：60%RH～98%RH

3.2湿度波动度：≤+2%RH/-3%RH

3.3湿度均匀度：≤3%RH

3.4湿度偏差：≤±3%RH

4、控制系统

4.1控制仪表：7寸TFT真彩液晶56万色分辨率800*480亮度300cd/m

4.2传感器：PT100高精度温度传感器

4.3超温保护：韩国/（奥拓尼克斯）

4.4加热系统：独立系统，镍铬合金电加热式加热器

4.5加湿系统：外置隔离式，全不锈钢浅表面蒸发式加湿器

4.6供水系统：加湿供水采用自动控制.且可回收余水.节水降耗

三、主机参数

外壳材质：采用优质高硬度冷轧板，厚度：1.2mm（宝钢）

工作室材质：SUS304#拉丝不锈钢，厚度：1.2mm（佛山）

外表面涂层：静电喷粉及高温300℃烘烤工艺使涂层表面更加耐磨

隔板材质：SUS304#拉丝不锈钢（佛山）

保温层材质：硅酸铝超细纤维棉（保温厚度：120mm)、导热系数：200℃时是0.045~0.060（W/m.k)

标准配置：附照明玻璃视窗1套、试品架2个、测试引线孔（100mm）1个

安全保护：漏电、短路、超温、电机过热、压缩机超压、过载、过电流保护/控制器停电记忆

电源电压：AC220V 50Hz
