粗集料流动时间测定仪测定粗集料棱角性方法

粗集料流动时间测定仪测定粗集料棱角性方法

一、前言：

粗集料流动时间测定仪用于测定一定体积的粗集料全部通过固定尺寸开口所需要的时间，间接评价粗集料的棱角性。适用于公称最大粒径为9.5～19mm的粗集料棱角性测定，产品符合中华人民共和国强制性行业标准JTG 3432-2024《公路工程集料试验规程》标准要求。
二、测定方法

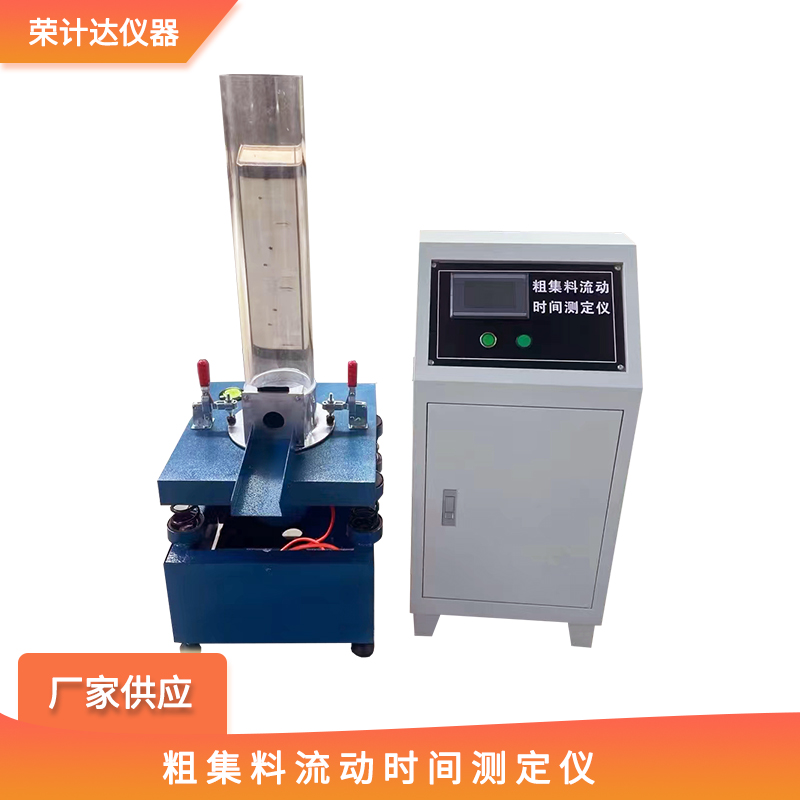

仪器准备：准备好粗集料流动时间测定仪，该仪器由振动台和流动装置等组成。同时准备好棱角性粗集料标准样品，规格为4.75mm 至 9.5mm，其流动时间标称值为 100s 至 110s，精度 ±2s。

标准集料流动时间测定

先将天平放在测试仪前下方并放置好接收容器，确保试验时导流槽滑落的颗粒能进入其中，同时让天平可显示下落试样质量。

把标准集料缓缓倒入试样筒，倾倒时保持集料表面平整，且不可用工具去扰动或刮平。

当天平显示达到1000g 时，马上启动秒表，当天平显示质量为 1000+7000×γa/2.70（γa 为集料表观相对密度）时，立即停止秒表，此时读取的时间便是标准集料的流动时间。

同一份集料按上述操作重复试验，一共测定5 次。

试验全过程要让环境温度稳定在15℃至 30℃，并且振动马达要始终保持振动状态，直到标准集料测定工作结束。若测定的标准集料流动时间与标称值相差超出 ±5s，需在 41±0.2mm 至 43±0.2mm 范围内重新设定开口尺寸，再次按步骤进行试验，直到测定结果符合要求。

待测集料试验

对于4.75mm 至 9.5mm 和 9.5mm 至 13.2mm 粒级集料，按确定好的符合标准集料要求的开口进行设定，然后按照测定标准集料流动时间的步骤完成试验。

对于4.75mm 至 19mm 粒级集料，设定开口为 60±0.2mm，再依照上述同样的方法开展试验。

三、粗集料棱角性测定表格示例，
