一、前言：

随着信息技术的飞速发展，电子产品已深度融入生产、生活、科研等各个领域，快速温变试验箱凭借其准确的温度控制能力、可调节的升降温速率以及稳定的温场分布，能够模拟各类实际场景中的快速温度变化环境。

二、试验设备及准备：

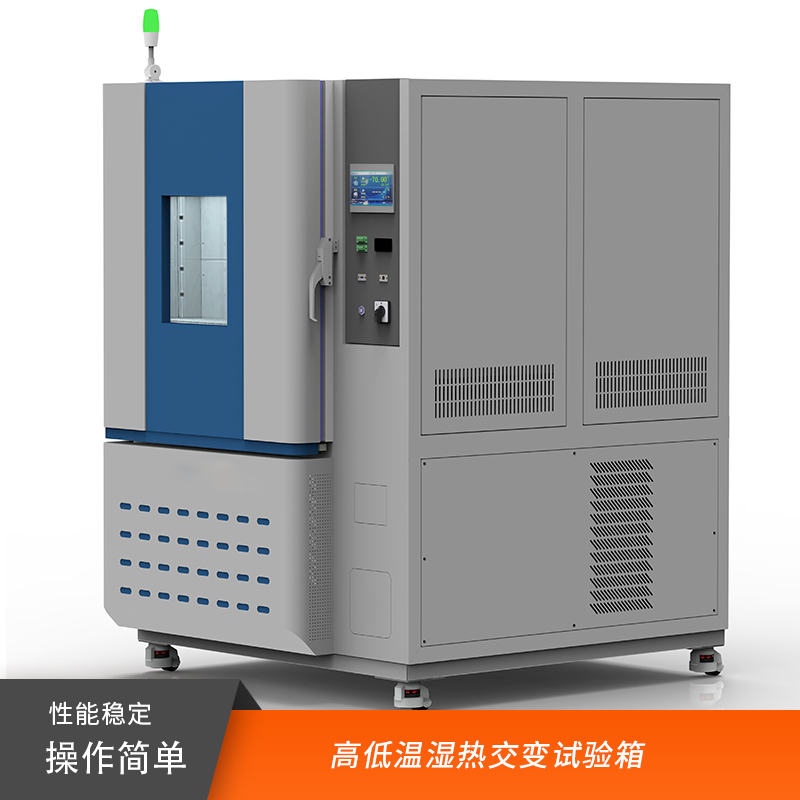

快速温变试验箱

关键参数

温度范围：一般需覆盖 -70℃ 至 +150℃，以满足不同电子产品对极端温度的测试需求。

辅助检测设备

数据采集系统：除试验箱自带的温度数据采集功能外，还需额外配备用于实时监测和记录电子产品在试验过程中的电气参数（如电压、电流、电阻等）的系统，可准确到微伏、微安级别。

示波器：用于检测电子产品的输出信号是否正常。

绝缘电阻测试仪：测量电子产品的绝缘性能，确保在温度变化过程中产品不会出现漏电等安全隐患，测试精度可达兆欧级别。

样品选择与预处理

样品选择

选取具有代表性的电子产品，涵盖不同类型、型号、批次以及生产工艺的产品。

每种类型的电子产品选取至少 5 个样品，以保证试验结果的可靠性和重复性，满足统计学要求。

样品预处理

在进行试验前，对电子产品进行全面的功能检测和性能测试，并记录初始数据。

三、试验方法：

试验温度设置

设定降温阶段：从室温（一般设为 25℃）以预定的降温速率（如 15℃/min）降至目标低温（如 -40℃），保持一定时间（如 30 分钟），使产品充分适应低温环境。

设定升温阶段：从 -40℃ 以预定的升温速率（如 15℃/min）升至目标高温（如 85℃），保持一定时间（如 30 分钟），使产品在高温环境下稳定运行。

重复循环：重复上述升降温循环若干次，循环次数根据产品的使用环境和可靠性要求确定，一般为 10 - 50 次。

样品安装

将电子产品固定在试验箱内的夹具上，确保其安装稳固，在试验过程中不会因温度变化导致位移或掉落。

保证电子产品与温度传感器接触良好，以便准确监测产品表面温度。同时，连接好检测仪器，如将数据采集系统的探头连接到电子产品的关键电气节点，示波器探头连接到信号输出端等。

以下为记录示例表格：
