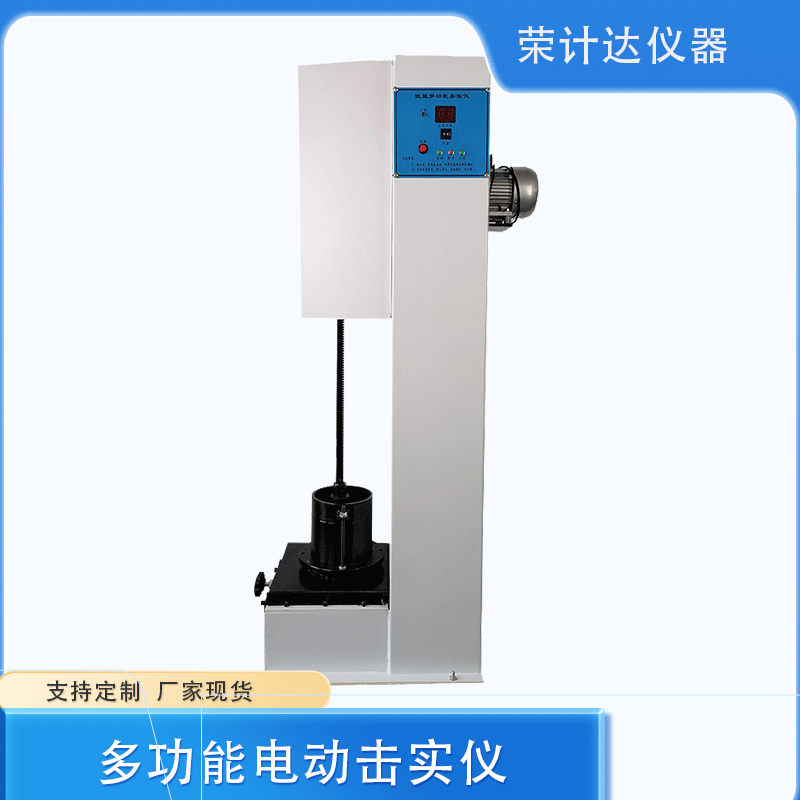

多功能电动击实仪是测定土壤压实特性的方法

多功能电动击实仪是测定土壤压实特性的方法

一、前言：

在各类土木工程建设中，土壤作为基础支撑材料，其压实特性对工程的稳定性、承载能力以及耐久性起着决定性作用。准确测定土壤的压实特性，能够为工程设计提供关键参数，确保施工质量符合规范要求。多功能电动击实仪作为一种土工试验设备，通过模拟不同的压实工况，能够准确获取土壤在特定击实功下的含水量与干密度关系，进而确定土壤的佳压实状态。

二、设备准备：

多功能电动击实仪、天平、烘箱、环刀、铝盒、刮刀、直尺

试样制备

选取具有代表性的土壤样品，将其风干或放入烘箱中低温烘干，去除多余水分。

使用合适孔径的筛网对土壤进行过筛，去除超粒径颗粒，确保试验土样的均匀性和一致性。

根据试验要求，将过筛后的土壤样品分成 6 - 8 份。对于每份样品，按照预定的含水率梯度，分别加入不同量的水，并充分搅拌均匀，使水分在土样中均匀分布。

将制备好的不同含水率土样分别装入密封容器中，浸润不少于 12 小时，让土颗粒充分吸收水分，达到水分平衡状态。

仪器检查

检查多功能电动击实仪的击实锤、击实筒、导筒等关键部件是否安装牢固且位置正确，确保各部件无损坏、变形等异常情况。

确认仪器的电气连接正常，无漏电风险。接通电源后，检查仪器的显示屏、控制面板等是否能正常工作，各项功能按键是否灵敏。

根据试验类型（轻型或重型击实），正确选择并安装相应规格的击实锤和击实筒。同时，调整好工作台的位置，确保试模在击实过程中稳定，且击实锤能自由垂直落下，锤迹均匀分布于土样面，试模边缘不受击实影响。开机前，先用人工提放一下击实锤，进行初步检查和确认。

根据试验标准，设定好击实次数等相关参数。

三、试验步骤：

装样击实

将击实筒固定在多功能电动击实仪的工作台上，在筒底垫上一张滤纸，以防止土样从筒底漏出，并便于后续脱模。

根据击实筒的规格和试验方法，称取一定量的制备好的土样倒入击实筒内。对于小试筒（直径 100mm），按三层法装样时，每次约倒入 800 - 900g 土样；按五层法装样时，每层约需试样 400 - 500g。对于大试筒（直径 152mm），使用时应先将垫块放入筒内底板上，按五层法装样时，每层需试样约 900 - 1100g；按三层法装样时，每层需试样约 1700g 左右。

倒入土样后，用刮刀将土样表面大致整平，并稍加压紧，使土样在筒内初步稳定。

放入击实锤，启动多功能电动击实仪，开始进行击实操作。击实过程中，击实锤应自由垂直落下，锤迹必须均匀分布于土样面。每完成一层击实后，用刮刀将试样层面“拉毛”，以增加上下层土样之间的粘结力，然后按仪器的 “复位” 键，使击实锤回到初始位置，再加入下一层土样继续击实，直至完成所有规定层数的击实（一般为 3 - 5 层）。在击实过程中，要密切观察仪器的运行状态，确保击实过程正常进行，如有异常应立即停机检查。

脱模称重

击实结束后，关闭多功能电动击实仪的电源。取下击实筒，用刮刀小心地沿套筒内壁削刮，使试样与套筒脱离。然后扭动并取下套筒，齐筒顶细心削平试样，确保试样表面平整。

擦净击实筒外壁，用天平准确称量击实筒和试样的总质量，并记录数据。

使用脱模器将试样从击实筒中缓慢推出。推出过程中要注意避免对试样造成损伤。

含水率测定

从脱模后的试样上，在其上部、中部和下部位置，分别用环刀取 3 个代表性试样，将其小心装入已称重的铝盒中，再次准确称量铝盒和湿土样的总质量，记录数据。

将装有土样的铝盒放入烘箱中，在 105 - 110℃的温度下烘干至恒重。烘干时间一般根据土样的性质和数量而定，通常为 8 - 12 小时。烘干过程中，要确保烘箱内温度稳定，避免温度波动对试验结果产生影响。

烘干完成后，取出铝盒，放入干燥器中冷却至室温。然后用天平准确称量铝盒和干土样的总质量，记录数据。

记录在数据参考：
