混凝土收缩膨胀仪

一，HSP-540混凝土收缩膨胀仪概述：

HSP-540混凝土收缩膨胀仪是A新标准混凝土收缩膨胀仪，符合GBJ82-85的规定，用于测量砼试件在某一环境条件下，硬化过程中长度（体积）发生变化的专用仪器，混凝土收缩膨胀仪可为建筑可研究院所、教育部门、设计和施工单位对砼的特性进行研究、教育、质量控制和检测提供可靠依靠。

二，HSP-540混凝土收缩膨胀仪技术参数

★测量范围：534-545mm

★标准杆长度：540±0.2mm

★试件尺寸：100*100*515 150*150*515 200*200*515

★百分表量程：0-10mm

★百分表A小刻度值：0.01mm

★外形尺寸（长*宽*高）：670*240*180mm

★质量：≈13kg

三，HSP-540混凝土收缩膨胀仪结构及功能

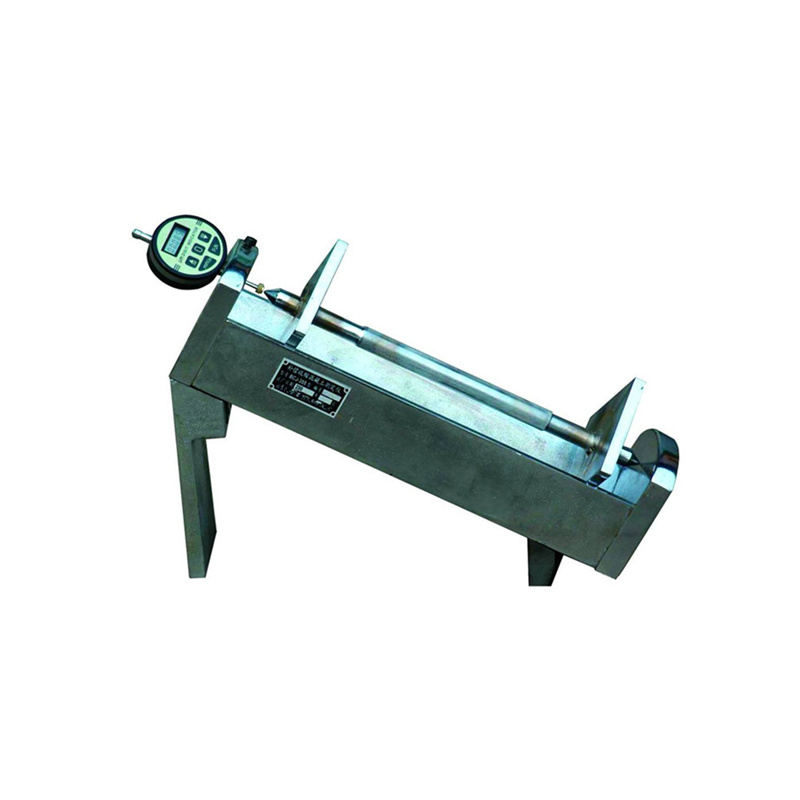

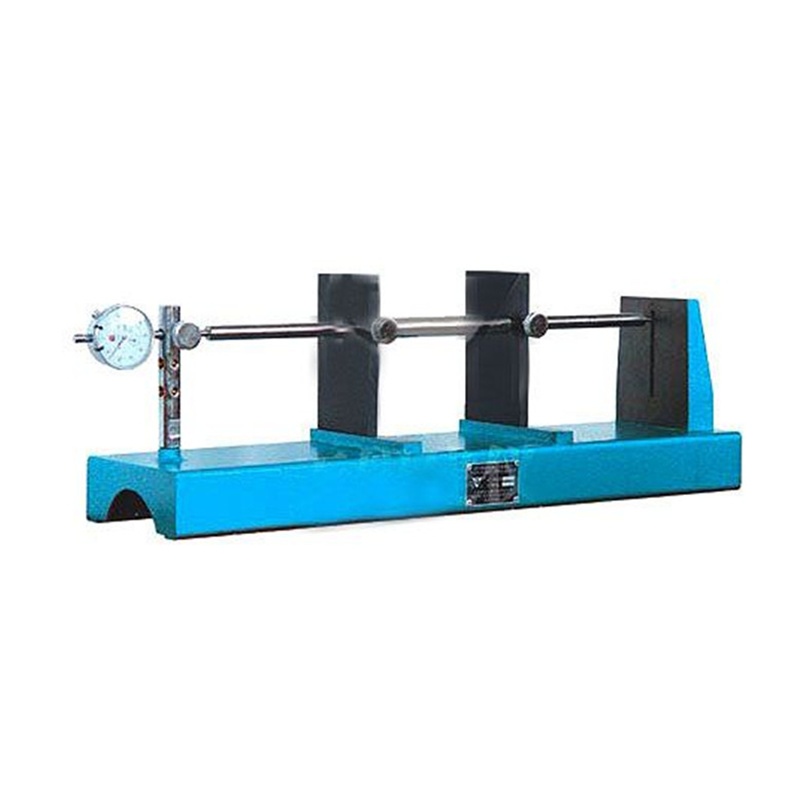

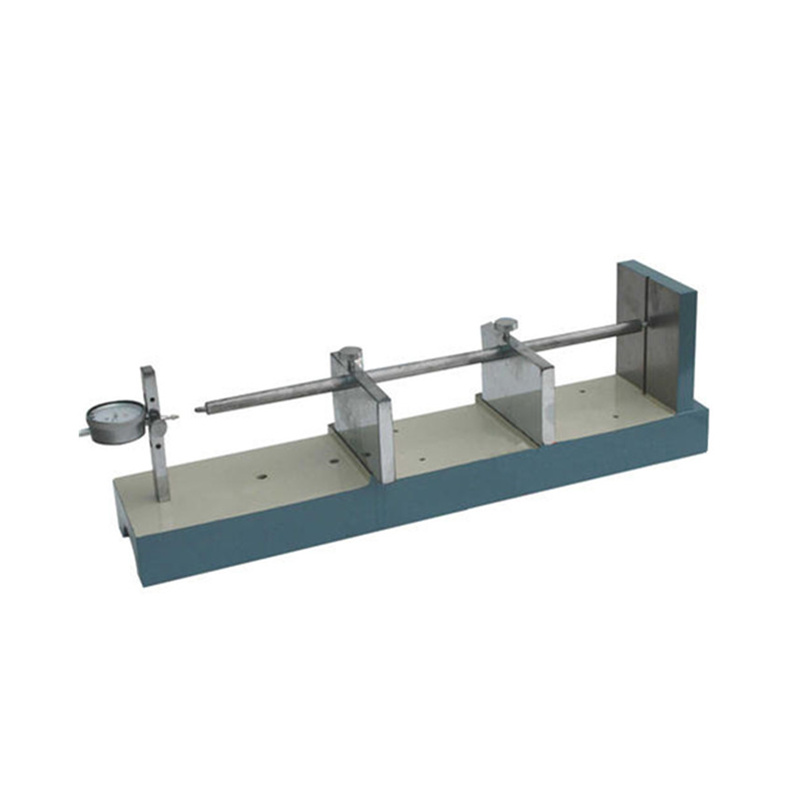

★混凝土收缩膨胀仪由底座、定位立柱、可调立柱、百分表、标准杆等组成。

★底座为钢结构部件、用于安放砼试块之用。

★定位立柱，用于标准杆和砼试块测头左侧端的纵横向限位。

★可调立柱，其商埠预制有3个安装百分表的通孔和帮助百分表定位的紧定螺钉。三个通孔分别距底座基准面50mm，75mm,100mm 距底座基准面50mm的孔，用于测量100*100*515规格的砼试块；距底座基准面75mm的孔，用于测量150*150*515规格的砼试块（由于试模规格只有150*150*600，应次建议使用试模缩短件，使砼试块成形尺寸变为150*150*515）。

★标准杆，以此作为仪器的基准长度。出厂前标准杆已安装在标准杆搁架上，请不要随意拆装，以免影响标准杆中心高度的准确性。标准杆各侧面的50、75 100字样，表示该处如放在底座基准面上，则标准赶9的中心高分别为50mm、75mm、100mm。

四，HSP-540混凝土收缩膨胀仪操作与使用

★选取您所需的标准杆中心高，将标准杆左侧一端（（如结构图）靠在定位立柱凹槽内，标准杆搁架下平面紧贴底座的基准面，然后将标准杆另一端慢慢推入仪器的中心部位。

★拧松紧定螺钉，将百分表慢慢插入您所选用的可调立柱孔内，使百分表测头与标准杆右端接触，然后拧紧紧定螺钉，使百分表在仪器上定位。读记此时百分表的刻度。

★砼试件的安放方法与1相同。

★砼试件的制作、养护及收缩、膨胀试验按GBJ82-85等有关标准进行。
