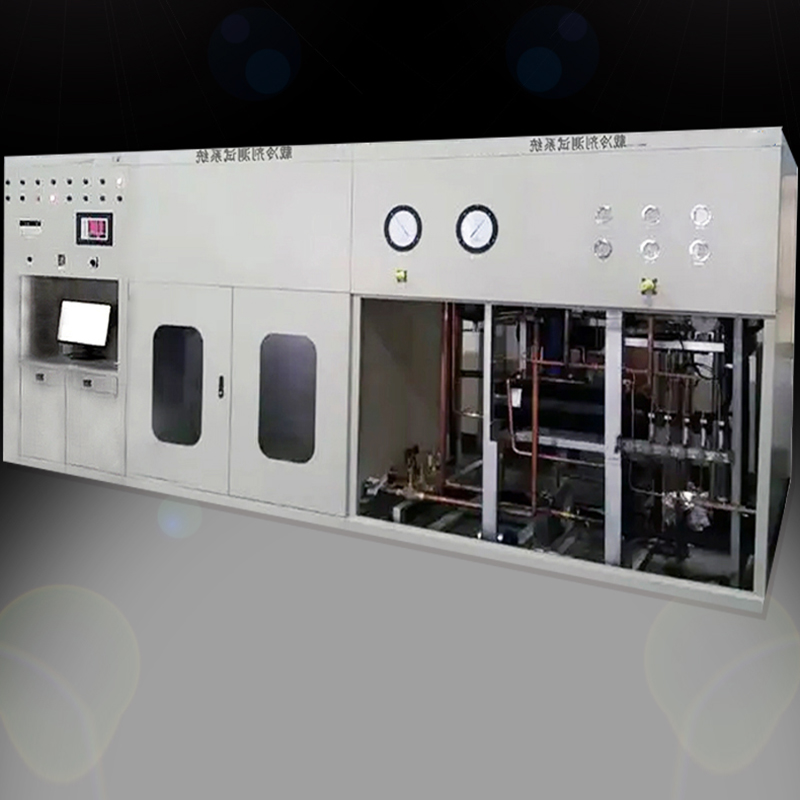

制冷剂测试系统

一、设备特点：

■本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以"蒸发器液体载冷剂循环法"为主要测量，以"风冷冷凝器量热器法"作为辅助测量。

■采用1匹制冷机组，采用空气冷冷凝器和透明的塑料蒸发器，可以观察制冷剂由液态变为气态的现象； 系统结构紧凑、布局合理，造型美观大方，可研究制冷剂在循环管道内的各种流动，包括在压缩机中的回流。

■提供三种不同的节流膨胀阀，分别是：恒压膨胀阀、恒温膨胀阀、毛细膨胀装置，可对比制冷剂在其中分别膨胀的效果

■设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

二、技术参数：

■电源：单相三线～220V±10% 50Hz

■工作环境：温度-10℃～+40℃

■相对湿度：＜85%(25℃)

■海拔：＜4000m

■装置容量：＜2.5kVA

■制冷剂：R22

■制冷量：1.3kW

■重 量：100kg

■外形尺寸：1200mm×600mm×1420mm

三、基本配置及功能：

■控制屏

采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。可直观的演示一些物理概念，比如：潜热、过热、饱和温度、压力与温度变化关系、液体在零度以下沸腾，以加强对这些概念的理解。

■交流控制单元

单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA

■制冷系统

匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器

（1）电流表2只（精度0.5级）

（2）数显温度表4只（精度0.5级）

采用PT100铂电阻作传感器，测量范围-50～150℃。通过琴键进行切换，共测4组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、真空压力表2只（精度2.5级）量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力

■提供三种不同的膨胀阀（恒温式、恒压式、毛细管式）

■控制仪表

高低压压力控制器：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源

四、实验原理及装置:

压缩机，冷凝器，蒸发器、节流阀构成制冷系统，蒸发器，冷凝器均为水冷式，制冷系统工况通过加热器调节蒸发器进出水水温，通过阀门调节进出蒸发器、冷凝器水的流量来调节;制冷量为蒸发器进出水带走的热量，通过测量冷凝器进出水带走的热量来校核实验。模拟制冷系统故障现象和数据变化，实验数据通过5寸彩色温度/压力监控仪，实时显示运行状态，实验数据保存和打印功能。
