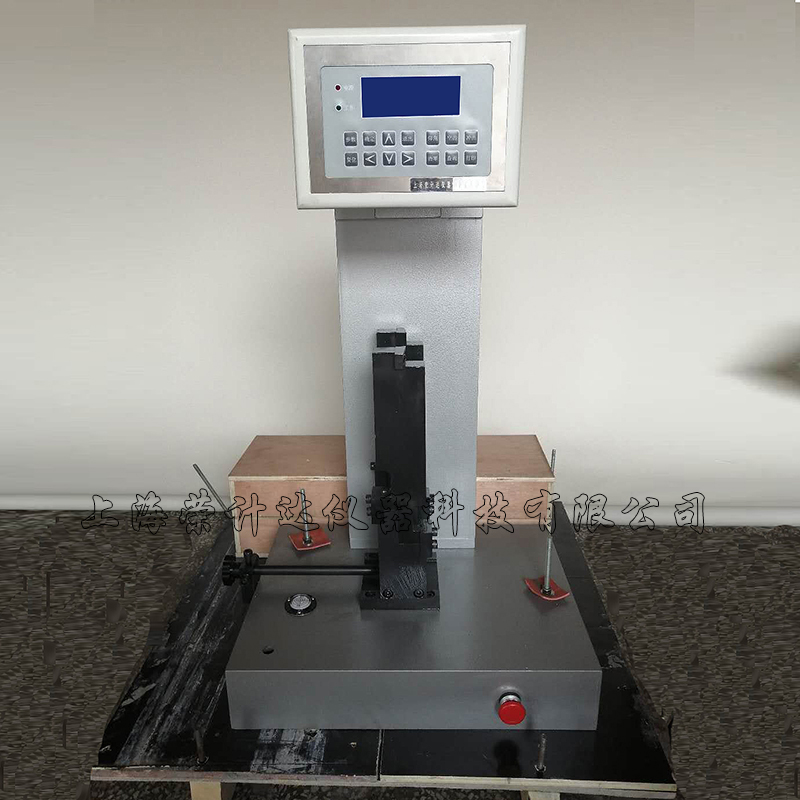

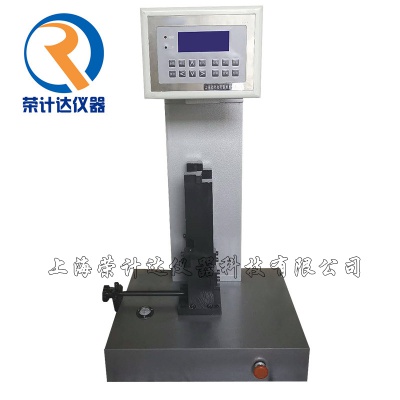

XJS-50D数显式水泥冲击试验机

一、概述：

XJS-50D数显式水泥冲击试验机为单片机控制、液晶显示。该仪器人机对话方便，精度高，自动显示冲击能，自动算取冲击强度，并可自动算取整组试样冲击强度平均值。电动释放锤体。整机钢性好，经时效处理后无应力变形。该机用于测定测定抗碱玻璃纤维增强水泥净浆或砂浆的抗冲击强度和冲击韧性。是科研机构，大专院校，有关厂矿进行质量检验的常用备。符合GB/T15231《玻璃纤维增强水泥性能试验方法》。

二、技术参数：

★摆锤能量、摆锤力矩值如下表：

★冲击速度：2. 9m/s  4. 2m/s.

★摆锤预扬角：160°.

★摆轴心到试样心的距离：221mm

470mm.

★钳口圆角半径：lmm

★支撑刀刃前角5°

★支撑刀刃后角10°

★冲击刀刃夹角：21. 2°

★冲击刀刃圆角半径：4mm

★试样类型、尺寸、支撑线间距离如下表（单位：mm)

三、维护和检修：

★试验机若需搬动位置应将摆锤卸下，以免来回摆动使零件遭到损坏。

★摆锤不用时应涂防锈油，并放于附件箱中。

★没有必要时，严禁拆卸或更换摆锤上的有关零件，以免摆锤力矩和打击

心距发生变化。

★使用前应检查摆锤、摆杆上的紧固螺钉是否松动。

四、安装步骤：

★在拆卸、搬运包装箱时，应避免过分倾斜，不许碰撞或强烈振动。

★试验机在安装前，应将包装时涂的防锈油清理干净，并用棉纱将灰尘擦

净，擦拭时不要轻易拆卸零件。

★试验机安装场地周围应无振动、无腐蚀性介质。

★试验机安装在坚固的基础上，该基础的质量应至少为所用大摆锤质量

的40倍，其水平度调至0. 2/1000, 基础上预留地脚螺钉孔。
