路面渗水仪

路面渗水仪,公路土工试验仪器

  • 型号:HDSS-II

  • 产品参数
  • 型号:HDSS-II





沥青路面渗水仪简介:

路面的渗透情况,时路面质量的一个标准,本仪器可用来测量沥青路面在一定的变水头下,单位时间渗水量(称为路面的渗水量)。供建筑路及养路部门进行现场测定和试验研究。该仪器加工精致,测试精度高。适用于测定沥青混合料路面及碾压成型的沥青混合料试件的渗水系数。以检验路面的渗水性能及沥青混合料的配合比设计。



沥青路面渗水仪技术参数:

★底座浅杯直径:φ150mm

★量筒容积:600ml

★水位高:600mm

外形尺寸:600X280X280mm

重量:30kg



路面水分渗透仪使用方法:

★选点:在路面上选好点,用扫帚和钢丝刷将测点上火土杂物清除干净。

★按底座大小在底座上抹一点腻子,将仪器底座按上并拧紧,抹实腻子,不使漏水。

★将铲有少量红墨水的水灌入仪器中,直至小量筒上端溢水孔为(至600mm高度为止),从开始读数加水到开始读数应在3秒钟内完成。

★水达到预定水位后(600mm)即开动秒表,每30秒钟记一次水位高度,直到3分钟为止。



路面水分渗透仪操作规程:

★将放置于坚实平面上的试件或待测试的路面清扫干净。

★放上标记环,用粉笔沿内环和外环分别画出标记,取下标记 环则试件表面或路面上也就留下了一个内环Φ150mm 外环为Φ 220mm 的两个同心圆。

★将标准环放在同心圆内,并使内环标记与标准环底面相吻合

★检查同心圆是否有构造深度较大的部位,如有必须先用密封 剂对这些部位的纹理深度进行填充, 以防止渗水试验时水通过这些表 面纹理渗出,从而影响到试验结果。

★在内外标记环之间抹一薄层密封材料,并用刮刀修补成内径 Φ150mm 外径为Φ220mm 厚约 3mm 的密封材料环, 修补时应压住面 积标准环使之不能移位。

★将渗水仪用力压在密封材料上,使渗水仪底座与密封材料环 吻合,加上 2 块配重块,以防压力水从底座与路面之间流出。

★关闭仪器阀门,向仪器阀注水,注满至上标线 O 的位置。

★迅速将开关全部拧开,待水面下降 100mL 时开动墨水, 使水变成淡红 秒表,每隔 60S,读记量筒上水位刻度一次,至水面下降 500mL 时 为止。

★按以上步骤在同一个检测路段选择 5 个测点测定渗水系 数。取其平均值为测试结果。

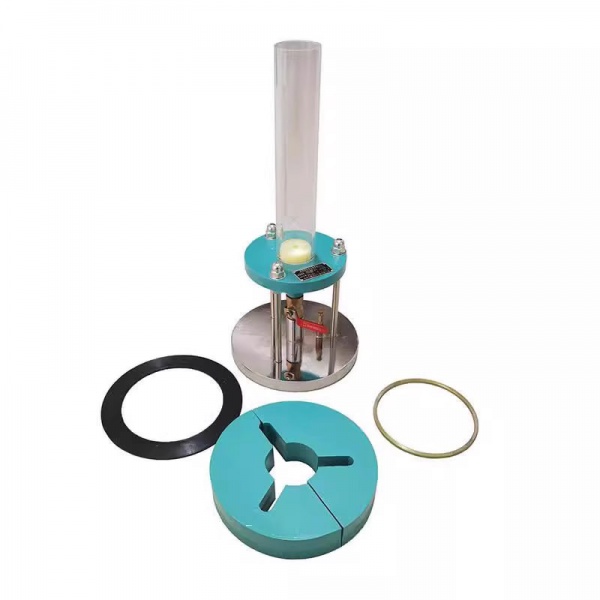

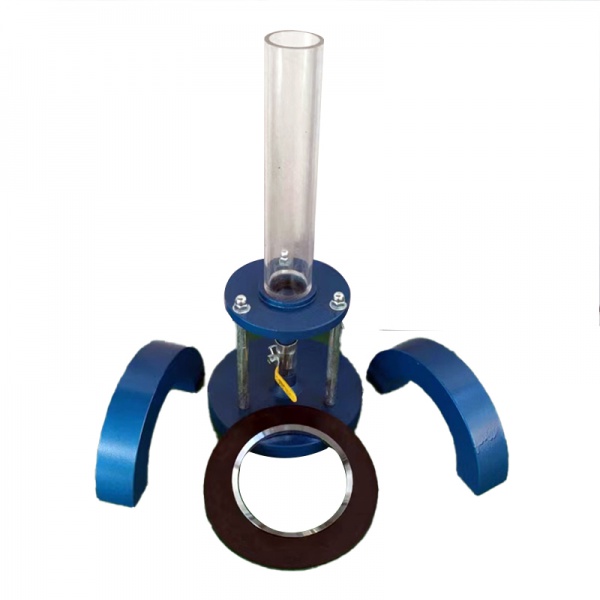

沥青路面渗水仪结构:

★量筒:有机玻璃制成,装于仪器的上部,容积约为600ml,上面标有刻度,在100ml~500ml标线,分辨率约为3ml。

★上盘:有机玻璃管严密安装在上盘上。

★接头管:连接量筒与底座,中间装有不锈钢阀门,用于试验的开停。

★底座:底座的下部有槽,安装随带的胶圈。

★支架:由立柱组成,起连接上盘与底座的作用。

★压重块:共2块,2.5Kg/块。

★配件:标记环。

★沥青路面渗水仪由大、小量筒及底座组成:

安装时先把小橡胶水圈套入量筒,将小量筒旋入小量筒孔内,再将螺纹处大量筒旋紧在装有大橡胶阻水圈的底座上即可。


路面渗水仪
