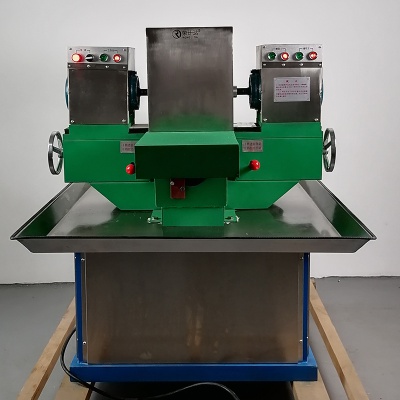

混凝土双面磨平机

双面磨平机是各类矿石、混凝土等非金属固体进行力学测试的标准样本制作的主要设备。混凝土双面磨平机与取芯机、切割机配套工作,即可为您加工出您所需要的高精密的立方体或圆柱体测试样本。

  • 型号: SHM-200

  • 产品参数
  • 型号: SHM-200

一、产品简介:

混凝土双面磨平机是各类矿石、混凝土等非金属固体进行力学测试的标准样本制作的主要设备。混凝土双面磨平机与取芯机、切割机配套工作,即可为您加工出您所需要的高精密的立方体或圆柱体测试样本。


二、技术指标:

★工作台电机功率0.55KW, 转速1500rpm

★磨削动力1.1KW×2台,转速2750 rpm

★磨轮直径:Φ200mm

★可磨样本规格:(正常出厂配置磨50~100mm的夹具)

 (1)方块50×50×50~150×150×150mm

 (2)圆柱Φ50~Φ150mm

★试件精度可达:

(1)平行度:50mm范围不超过+0.10 mm,

(2)光洁度:按机械加工粗糙度标准Ra3.2。

★自动磨削进给量:0.04~0.17.

★外形尺寸:1350X1000X1200mm

★重量:550kg


三、工作原理:

★机械部分

1、双端面磨平机,双面磨平机工作台的往复由电机带动变速箱,输出慢速带动丝杆工作,作逆旋转,丝杆螺母固定在工作台下面,从而带动工作台作往复移动。

2、本机磨头是**金刚石磨轮,直接安装在两台专用电机上,分别由两个横向工作台带动前进或后退,既可以自动,又可以手动。自动时将手柄向前推。手动时,将手柄向后拉即可。丝杠每一转为3MM。

3、工作台的标本夹具和两磨轮在本设备出厂前,经过精心调试,确保磨出的标本的垂直度与平行度。每次磨削两个平行面,六个面的立方体标本,只需要经过三次磨削成即可,每次要定位准确,这样磨出的试样才能达到要求。

★电器部分

双端面磨平机,双面磨平机控制的按钮分别安装在两个动力头上面,操作方便。因采用水冷却,水花飞溅,故本机电器采用36V的安全电压。由于电源电压、运行电机电压380V,所以本机必须进行可靠的接地,否则会产生安全事故。故电源不能接反,否则会损坏机器。


四、操作规程:

★接通电源及水源。

★根据芯样直径选择相应的夹具,将芯样夹紧并转到底盘中位置后将夹具索紧。

★松开上、下索紧手轮,转动升降手轮,当磨轮端面距芯样端面1mm时停止。然后索紧上索紧手柄,开启进水嘴阀门通水,并闭合电源开关,使磨轮转动,然后逆时针转动手轮,并同时顺时针转动微动手轮使磨头下降。当磨轮端面接触试样端面时摆动磨头进行磨削,直至磨平试样端面。

★磨削完毕,关闭电源及水嘴阀并逆时针转动微动手轮,使其处于上**限位置。

★松开夹具索紧手柄,将夹具同试样一同取下并反向安装,重复2、3、4步动作磨削另一端面。直至芯样端面符合要求为止。

★磨平机用后关闭电源,擦试干净机器


五、注意事项:

★每次装夹标本应将夹具及样本表面冲洗干净,否则残留物质会使标本磨削精度下降,每次定位要准确。

★自动磨削的任何时候都不能随意手动进给,否则会损坏磨轮和设备,只有手动时才能手动进给。

★自动磨削结束后,先停工作台,后停磨头。

★磨削过程中应注意冷却液流量是否充足
