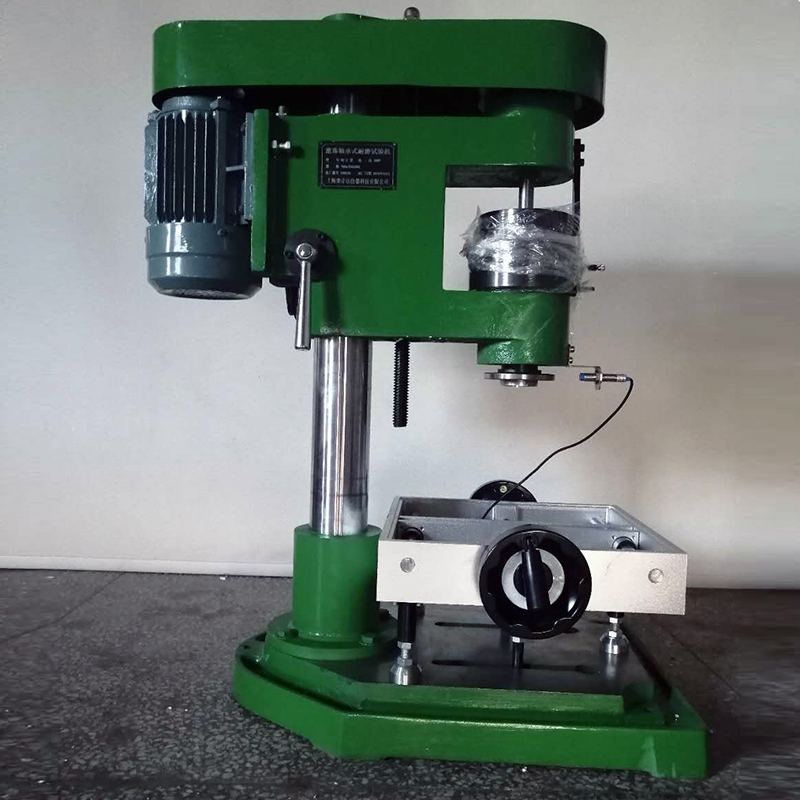

混凝土耐磨试验机 滚珠轴承式耐磨试验机

混凝土耐磨试验机概述:适用于按国标GB/T16925-1997,混凝土及其制品耐磨性试验方法,对混凝土及其制品、路面砖、地面砖、人造大理石、水磨石等建筑材料进行耐磨试验

  • 型号: NS-2

  • 产品参数
  • 型号: NS-2

一、概述:适用于按国标GB/T16925-1997,混凝土及其制品耐磨性试验方法,对混凝土及其制品、路面砖、地面砖、人造大理石、水磨石等建筑材料进行耐磨试验


二、技术参数:

★磨头:13*15.875mm滚珠轴承

★磨头上的压力负荷: 154±2.5N

★转轴负荷额定转速:1000-1050r/min

★磨石工作硬度:大于HRC62

★测量行程:10mm

★噪音 :≯75dB

★适和试件规格受磨面积:≮100*100mm≯300*300mm

★电机功率 :0.75kw

★外形尺寸(长*宽*高):700*450*800mm

★净重:163kg


三、安装与使用:

★本机采用木箱包装,开箱后应检查产品合格证,集装单,使用说明书等资料是否全,并根据产品装箱查对箱内物件是否完备相符。

★打开箱检验合格的试验机应水平放在工作台上,本机不需要特别基础和地脚螺栓,只要保证水平和稳定性****可以。

★插上进水管并与水源接通,插上出水管,本机的四芯插头接控接上三相380V交流电源,并可靠接地,即可投入使用。

★将试件的受磨面朝上,放入试件夹具架内,试件夹具架内有移动板,可根据试件不同宽度变进行调整,通过水平调盘,将受磨面调整水平位置后,转动压紧螺杆夹紧试件。

★将磨头放在受磨面上,转动升降手柄使机架和中空转轴下降并压在磨头上,磨头的滚珠应全部对准中空转轴下端滚道,谨防中空转轴碰磨头上传感器

★继续转动升降手柄,使机架继续下降至传感器的顶部与红刻线对齐,同时,百分表的测量杆应与顶板相接触,并应有5mm的里程。

★转紧锁紧手柄板上防护罩开启水源,待水中空转轴内不断流向试件的受磨面时,开始试验。

★按下控制器的“欲动”按钮,电机开始工作,当磨头转30转左右时,自动停止,记下百分表的读书,按下“复位”按钮,使数码显示复零。然后再按下“起动”按钮,本机即开始运转,当磨头转至1000转时,自动停止记下百分表的读数,再一次按下“起动”按钮,本机继续运转而后,每转1000转,磨头**会自动停止,同时记下百分表读数,但转满5000转时,本机自动停转并自锁。要使本机重新运转,必须按下“复位”按钮,方可使本机正常运转,本机运转过程中,如要暂停试验,可按下“停止”按钮,即停转数据自动保存,以便试验数据的连续性。完整性和准确性。

★本机机架不能旋转。

★试验结束,关闭水源和电源,取出试件。


四、结构:如图:

主机由底座(1),立柱(13),机架(11),电机(15),中空转轴(5),磨头(滚珠轴承)(4),试件夹具(2)等组成。电机(15)与机架(11)连接,通过皮带(12)带动中空转轴(5)工作时,中空转轴在垂直方向无约束,中空转轴(5)和配垂(10)辅件的自重全部压在磨头上。


五、维护和保养:

1、试验结束后,将试验机,主柱及所有工作部分把谁擦干,然后加上防锈油。

2、本机传动部分定期加润滑油,不使用时应每月运转一次。

3、使用过程中,应经常检测磨头滚珠直径,小于15.675MM必须更换。


六、注意事项:

★该机采用三相380V电源,机外壳必须接地,设备未经可靠接地严禁使用。

★磨头在运转过程中,百分表必须固定,百分表测量头和顶板脱离接触,当运转停止,测量头与顶板接触并读数。

★在试验中,百分表测得磨面面深度≯1.5mm,以防磨头的轴承架磨损毁坏,不准继续试验。

★本机采用传感器接收系统测量磨头转数,一旦发现磨头在运转而控制器的数码显示停止,应立即停机,检查传感器(6)的位置是否处于传感器接收区域。


七、装箱单:

★耐磨试验机1台

★控制器1台

★磨头(滚珠轴承)1件

★百分表 1只

★升降手柄 1件

★锁紧手柄1件

★配重块1件

★说明书1本

★合格证1张。
