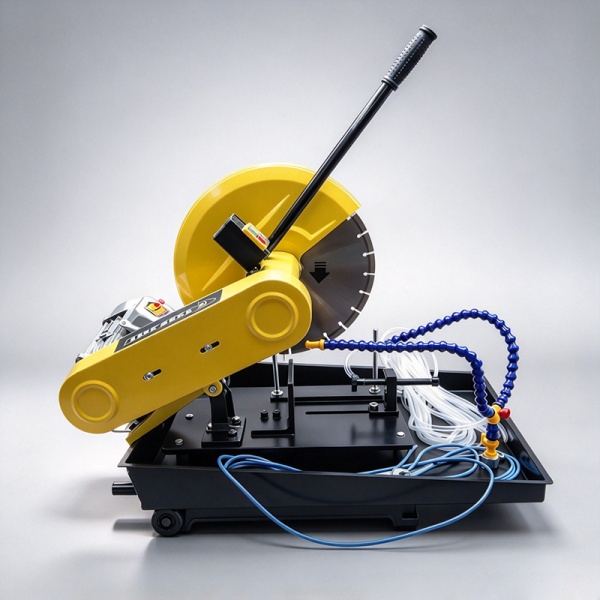

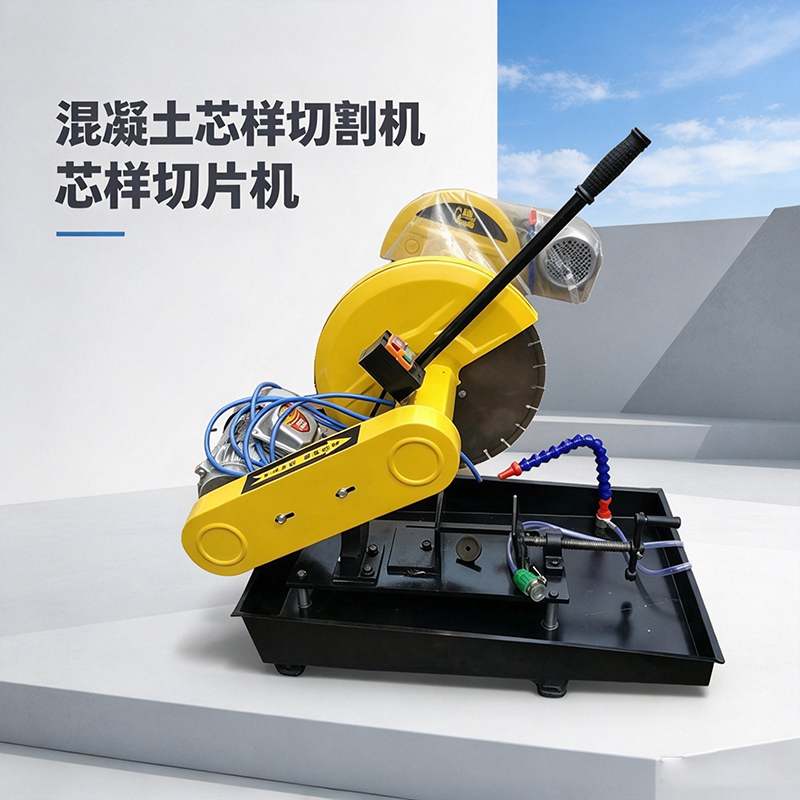

混凝土芯样切片机

混凝土芯样切割机该机广泛用于建筑工程质量检验,公路工程质量检测取芯法取出芯样的锯切工作,也可用于建筑施工中异型砖的锯切工作。

  • 型号:HQP-150

  • 产品参数
  • 型号:HQP-150

 一,混凝土芯样切片机产品简介:

HQP-150混凝土芯样切割机该机广泛用于建筑工程质量检验,公路工程质量检测取芯法取出芯样的锯切工作,也可用于建筑施工中异型砖的锯切工作。


二,混凝土芯样切片机主要技术参数:

★锯切试件直径:50、75、100mm

★锯切试件长度:47.5-205mm

★主轴转速:2300r/min

★电机额定功率:2.2kw

★锯片直径:400mm


 三,混凝土芯样切片机主要特点:

★设计紧凑的独立控制面板有效控制所有重要的操作。

★机身内置的控制面板和独立的控制面板完全同步,液晶显示屏上可提示切片厚度总计和切片总计,修块厚度,切片厚度,并提示重要操作状态。

★两个样本垂直停止位(上、下)

★五种切片模式:单一、连续、步进、半刀、编程

★切片速度根据切片厚度自动调节。

★修块功能可关闭。在自动状态下,修块的参数自动调节,手动状态下,修块的参数可以编程决定。


四,混凝土芯样切片机构造及原理

切片机的构造:主要由回弹单相串机电动、减速箱、磨头主体、立柱、丝杠、升降手柄及度盘以及底盘,夹具,地脚螺钉等三大部分组成,该机混凝土芯样装夹方便,精度高,磨削质量好,操作简单,安全可靠。
工作原理:本机是依靠装有金刚石刃具的平面磨头,在告诉转速的情况下实现混凝土芯样的端面磨削目的,该机采用圆立柱导轨和丝杠升降手动给进方式,保证了磨头工作平稳,可靠。


五,混凝土芯样切片机使用方法

接通电源及水源。
根据芯样直径选择相应的夹具,牢固地卡在小圆立柱上。
松开主体禁固螺栓,转动丝杠升降手柄,选择要求的尺寸,锁紧度盘。
开启进水咀阀门通水,放好防溅水罩并闭合电源开关,使磨头旋转。
手扶主体慢慢接近芯样,开始削磨,往复数次。
松开小圆立柱,夹具的元宝螺钉,反向安装片牢,重复2、3、4步骤,直至芯样端面符合要求为止。
切片机用后关闭电源,擦试干净机器。


六,HQP-150混凝土芯样切割机操作规程

接通电源及水源。
根据芯样直径选择相应的夹具,将芯样夹紧并转到底盘中心位置后将夹具索紧。
松开上、下索紧手轮,转动升降手轮,当磨轮端面距芯样端面1mm时停止。然后索紧上索紧手柄,开启进水嘴阀门通水,并闭合电源开关,使磨轮转动,然后逆时针转动手轮,并同时顺时针转动微动手轮使磨头下降。当磨轮端面接触试样端面时摆动磨头进行磨削,直至磨平试样端面。
磨削完毕,关闭电源及水嘴阀并逆时针转动微动手轮,使其处于上极限位置。
松开夹具索紧手柄,将夹具同试样一同取下并反向安装,重复2、3、4步动作磨削另一端面。直至芯样端面符合要求为止。
切片机用后关闭电源,擦试干净机器。




混凝土芯样切片机
