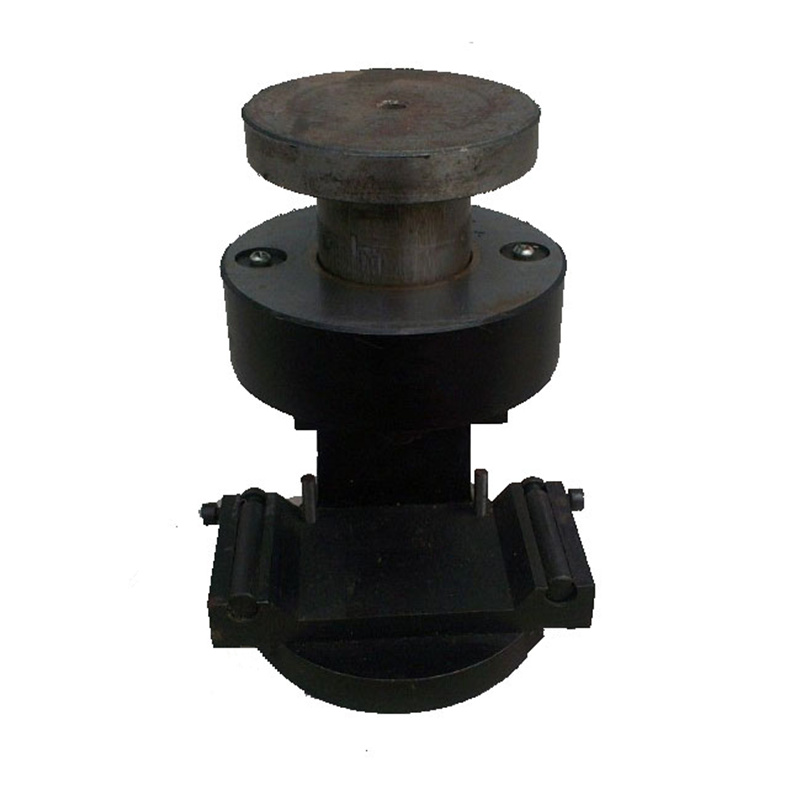

抗折夹具

40×40×160水泥抗折夹具用于水泥胶砂抗折试验。符合JC/T683-1997、GB/T17671-1999标准要求。是水泥实验室是试验夹具适用于任何类型的压力试验机

  • 型号:40×40×160

  • 产品参数
  • 型号:40×40×160





一,40×40×160水泥抗折夹具用于水泥胶砂抗折试验。符合JC/T683-1997、GB/T17671-1999标准要求。是水泥实验室是试验夹具适用于任何类型的压力试验机,使用时应将本夹具安放在压力试验机下压力板上,由夹具底部Ф8孔定位以对中心位置,然后把上、下压力板平面上擦干净,放入水泥试块,试块宽的一边紧靠定位销调整压力试验机的上压力板与夹具的上球座的上平面接触,便可以加压,记录试块压碎时压力试验机的示值 单位:N,除以试块面积(40×40=1600mm2)即可很方便地求出抗压强度 单位:MPa。



二,40×40×160水泥抗折夹具技术参数:

规格:40×40×160

上、下压力板长度40±0.1mm。

压辊直径10mm

下压辊跨距100mm。

净重≈6kg。

Second, 40 × 40 × 160 cement folding fixture technical parameters:
Specification: 40×40×160
The upper and lower pressure plates have a length of 40 ± 0.1 mm.
Pressure roller diameter 10mm
The lower roller has a span of 100 mm.
The net weight is 6kg.



三,40×40×160水泥抗折夹具性能特点:
1.具有坚固的夹具体,在夹具体下部孔内固定着下压力板,用作承放水泥试块之用。
2.在下压力板上装有二只定位销,用于试块定位。
3.夹具体上部孔内紧配衬套,衬套内装有上球座,上球座在孔内能自由轴向移动和转动。上压力板由挂簧销,拉簧,螺母,球面圆柱头螺钉,相互连接,挂吊在夹具体上,并与上球座球面接触,以保证试块上、下平面不平行时,使上压力板能自动回转,使其平面与试块上平面紧密接触,在上压力板一侧装有导向圆销,插入夹具体中部长槽内,使上压力板不能在水平面转动。
4.通过旋转球面圆柱头螺钉可调整上压力板的高低位置。上、下压力板之距一般调整为45~50,当试块加压时,上球座受力向下移动,使上压力板接近试块上平面,卸压后由于拉簧作用,上压力板能自动复位



四,40×40×160水泥抗折夹具注意事项:

使用完毕后及时清除试块碎屑,各运动部位涂抹润滑油,各光面涂抹防锈油以防腐蚀。



五,40×40×160水泥抗折夹具结构组成:

水泥抗折夹具主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条等组成。下夹具座通过定位销(、垫圈固定在压力机活塞上,上夹具座通过上支座、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上。


抗折夹具
