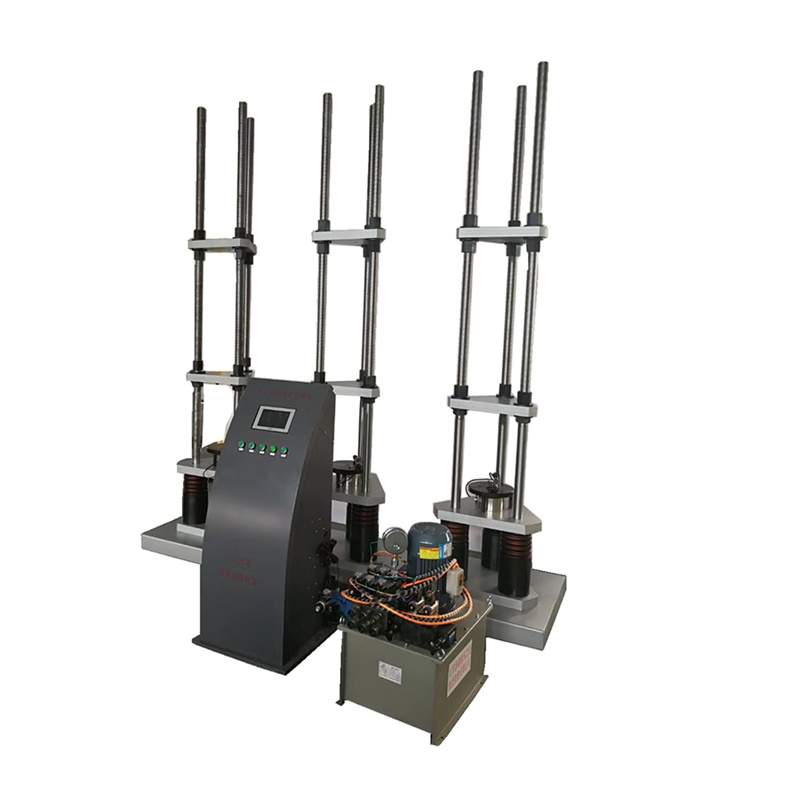

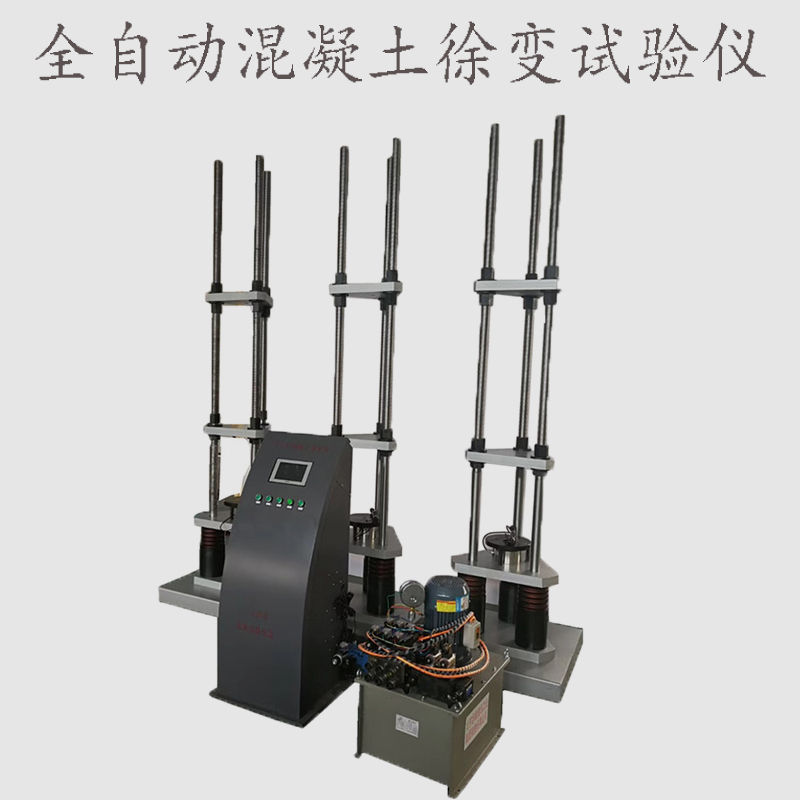

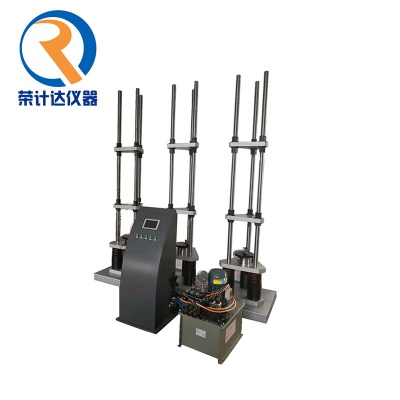

XBJ-500C全自动混凝土徐变试验仪

混凝土徐变试验仪用于测定混凝土圆柱体或长方体试件在恒定的受压荷载作用下,随时间增长的变形,即混凝土的压缩徐变变形。适用于混凝土在恒温和绝湿条件下,测试单向受压的混凝土徐变试验。本设备能满足相关行业的科研院所、大专院校的设计、施工、质检等部门混凝土徐变试验的需要。

  • 型号: XBJ-500C

  • 产品参数
  • 型号: XBJ-500C

一、【概述】

混凝土徐变试验仪用于测定混凝土圆柱体或长方体试件在恒定的受压荷载作用下,随时间增长的变形,即混凝土的压缩徐变变形。适用于混凝土在恒温和**湿条件下,测试单向受压的混凝土徐变试验。本设备能满足相关行业的科研院所、大专院校的设计、施工、质检等部门混凝土徐变试验的需要。


二、【执行标准】

GB/T50082-2009《普通混凝土长期性能和耐久性能试验方法》

SL352-2006《水利行业标准及**行业标准》

DL/T5150-2001《水工混凝土试验规程》


三、【技术参数】

★A大试验力:500kN,1000kN(可选)

★测量范围:0~500kN,0-1000kN(可选)

★压力传感器材质为不锈钢制作,具有较高的抗偏心、过载能力及灵敏度。

★压力相对误差:小于±1%

★位移传感器行程:5mm

★位移传感器精度:0.1%,线性度万分之五

★温度传感器精度:±0.5℃

★湿度传感器精度:±3%

★叠簧组件高度:300mm(叠簧/普通弹簧可选)

★防倾斜底座设计,直接放置地面,无需打地面或者开槽固定,

★试块尺寸:(mm)

100×100×300    100×100×400   100×100×515   150×150×300

150×150×400    150×150×450   150×150×600   200×200×600

★支架尺寸:750×750×2800mm

★工作温度:-20℃~+80℃

★采用触摸屏控制系统,可实时显示并记录每台试件所受压力、压缩变形及试验环境温湿度,节省人力;

★采用泵站液压千斤顶自动加压,压力值可以在试验范围内任意设置,试件长时间加压变形压力低于设定压力时,自动加压,操作方便且压力容易控制调节。

★弹簧采用**60Si2Mn(弹簧钢)材料加工,并经过二次热处理。试验架整体结构均经过淬火等二次热处理,强度高,应力松弛小。


四、【产品特点】

★全自动混凝土徐变试验仪是由一套液压系统同时控制3个或6个或9个徐变仪试件加载架,可以单独对每个试件加载架进行独立荷载加载;

★试验支架的丝杠,经调质蘸火处理,使其达到更好的强度和硬度的综合效果;

★试验加载架均采用叠合组合式碟簧作为蓄能和减震部件,稳定性高,受力均匀,不变形。

★加载压力通过触摸屏来设定,同时实时采集试件形变量及其试验室环境温湿度值。通过触摸屏设定好相应压力参数,触摸屏通过液压系统对每一个徐变仪加载架进行压力加载,当达到设定压力时恒压,待试件在长时间加载产生形变导致压力不足时,液压系统自动加压至设定值,并恒压。该控制系统对每一个试件加载架可以独立加载,并且可以分三个阶段把试验压力加载到试件上,每个阶段恒压时间可以根据试验情况任意设定。

★试验支架均配有底座,相比其他厂家只是靠三根丝杠轴端面与地面接触比较,加大了地面的承载力,减小了地面单位面积的受力,试验支架放置更为平稳,不会破坏试验室地面。

★液压泵站采用国内知名品牌泵站,可长期稳定运行;带有液压锁元件,可以在压力达到设定值时,锁死油路,避免油路在长期受高压下液压油泄流油箱导致压力快速降低和泵站启动频繁。同时与试验支架碟簧的配套使用下有效保证压力稳定,压力蓄能好,减少泵站频繁启动延长使用寿命,达到节能降耗的目的。

★压力采集系统和位移采集系统均采用国际知名品牌,精度和耐用性良好,是国内厂家无法比拟的;

★关键电气元件采用法国施耐德的和德国西门子的,耐频繁启动次数高,在复杂对的环境下耐用性好,
