DR-2A混凝土热物理参数测定仪

混凝土热物理参数测定仪用于测定混凝土绝热温升,混凝土比热,混凝土导热系数,混凝土导温系数(用户可选部分),混凝土线膨胀系数(用户可选部分),给定温度变化曲线再现。执行标准DL/T5150-2001。

  • 型号:DR-2A

  • 产品参数
  • 型号:DR-2A



一,混凝土热物理参数测定仪产品简介:

混凝土热物理参数测定仪用于测定混凝土绝热温升,混凝土比热,混凝土导热系数,混凝土导温系数(用户可选部分),混凝土线膨胀系数(用户可选部分),给定温度变化曲线再现。执行标准DL/T5150-2001。



混凝土热物理参数测定仪执行标准:

1、《混凝土热物理参数测定仪》JG/T329-2011

2、《水工混凝土试验规程》SL 352-2006

3、《水工混凝土试验规程》DL/T5150-2001

4、《普通混凝土拌合物性能试验方法标准》GB/T 50080-2016



三,混凝土热物理参数测定仪技术参数:

★外型尺寸:1050×1875×1750mm

★工作室尺寸:800×800×1100mm

★工作室温度:5-85℃

★跟踪精度≤±0.1℃,50L水72小时温度变化量≤±0.04℃(实测≤±0.02℃)

注:控制仪表:为日本导电公司新一代高分辩率、高精度、高性能仪表,具有完全自由输入,十组专家PID参数,更高级的区域PID算法,高分辩率千度带小数点,铂电阻0.000-30.000,1/14000调节分辩率(本产品选用铂电阻Pt100、 温度范围0-100℃、小数点两位)。

★制冷系统:制冷机选用法国“美优乐”,采用双水箱复叠式结构,配合双水泵和变频调速,能在降稳阶段快速提供冷量;而在升温阶段平稳提供冷量;并在高温阶段通过调低水泵的流量,以降低加热功率(加热控制采用热“平衡法”),以节约能耗。

★偏差值:计算机根据采集到的环境温度和试件温度自动给定。

★加热功率:2KW

★制冷功率:1.1KW



四,混凝土热物理参数测定仪操作规程:

★控制采用计算机,所有测定均由计算机自动完成,无需人工参与,其测试结果均按照标准中的表格形式显示在计算机上。并能将时实数据自动保存为历史数据、以便查寻、打印数据曲线。本仪器主要另部件采用知名品牌。

★计算机采用联想商务机或工控机,用一条3芯线与主机连接,通讯距离可达500米以上,这样可以给仪器操作者一个安静的使用环境。



五,混凝土热物理参数测定仪特点:

在一般的绝热温升设计方法里,为了使环境温度能和试件温度保持一致,除了要符合国家标准跟踪精度≤±0.1℃外,还要标定试件温度对应的偏差值来保证混凝土试件绝热温升温度的真实性,即使采用了上述措施,由于系统误差的随机性总是不能和偏差值一一对应,同时跟踪精度也具有随机性,因此混凝土试件或多或少的向环境放出热量或吸收热量,从而使混凝土试件温度曲线失去了一定的真实性。为此我公司在上述两项措施的基础上设计了一套软、硬件控制系统,从而使得在相同的跟踪精度和偏差值情况下,使试件向环境放出热量或吸收热量减小了一半。

六,混凝土热物理参数测定仪工作原理:

★混凝土导热

1.温度控制精度:≤±0.1℃

2.环境条件:温度0~40℃相对

3.试验桶内胆尺寸:Φ300×420mm

4.整体尺寸:890×650×900mm

5.触摸屏自动控制。

6.试件尺寸:Φ200×400mm

★混凝土线膨胀系数

1.拌器的自动恒温水箱,一次可测一个试件,箱内水面没过试件筒顶50mm左右,温度控制在0.5℃以内。降温速率可通过制冷机组进行控制。

2.差动式电阻应变计:测距250mm。

3.水工比例电桥:用于测试电阻应变值的量

4.温度计测量范围:0~100℃,精度0.1℃显示

5.试件架:全不锈钢制,直径200mm,高500mm

★混凝土导热

1.温度控制精度:≤±0.1℃

2.环境条件:温度0~40℃相对

3.试验桶内胆尺寸:Φ300×420mm

4.整体尺寸:890×650×900mm

5.触摸屏自动控制。

6.试件尺寸:Φ200×400mm

★混凝土导温

1.温度控制:量程0-100 ℃,精度:≤±0.1℃,分辨力:0.01℃

2.试件尺寸: Φ200×400mm,内径Φ10mm,深200mm

3.冷却桶直径500-600mm,高800mm

4.加热桶外径500mm,,内径400mm,两层不锈钢间距50mm



七,混凝土热物理参数测定仪产品结构:

该设备主机采用一体化设计,由保温箱,制冷系统,复叠降温水箱,水泵变频调速,加热系统,鼓风系统,绝热温升测试桶、导热(温)测试桶,比热测试桶,线膨胀测试桶,搅拌器,试件加热器,电表等组成。



八,混凝土热物理参数测定仪产品配置

1.计算机(联想商务机)

2.制冷系统(法国"美优乐")

3.制冷元件(丹佛斯)

4.仪表(日本导电公司)

5.比热、导热用瓦时表、精度0.01°(我公司自主开发)

6.计算机软件(我公司自主开发),

7.磁力泵(日本易威奇公司)。

8.绝热桶,

9.导热(温)桶

10.线膨胀测试桶

11.比热桶

12.内外车

13.导热

14.比热试件加热器

15.搅拌器

16.变频调速器(台湾)

17.高精度稳压电源(上海)

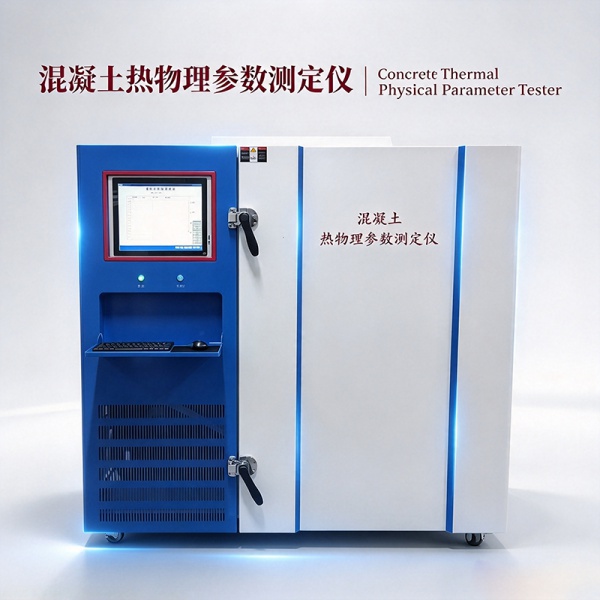

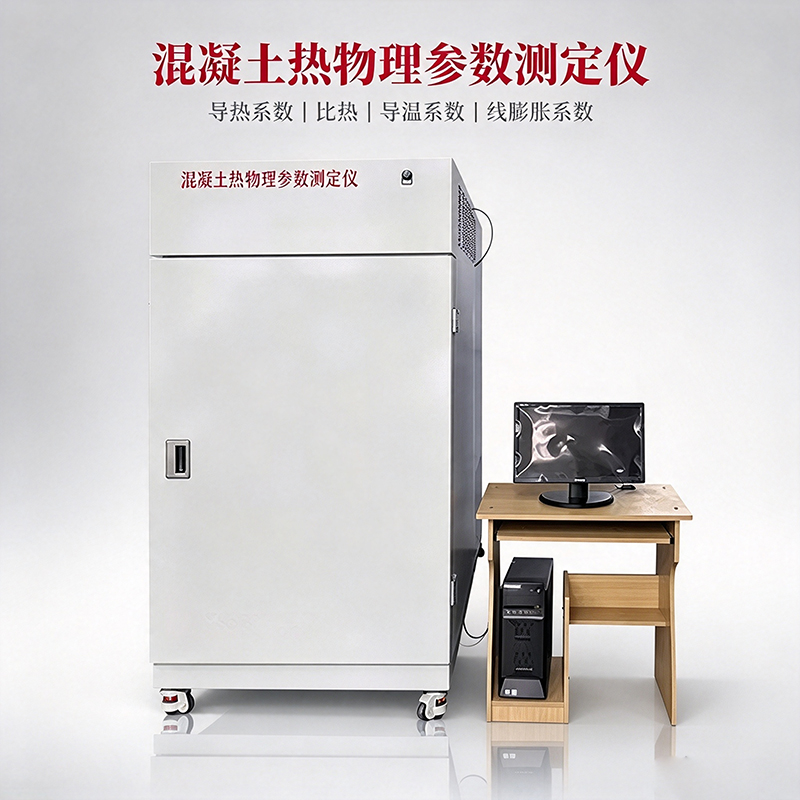

DR-2A混凝土热物理参数测定仪
