40*40水泥抗压夹具,新标准水泥抗压夹具

水泥抗压夹具是根据我国建材行业标准JC/T683-1977制造。水泥抗压夹具是国家标准"水泥胶砂强度检验方法(ISO法)GB/T17671-1999"设备。

  • 型号: 40*40

  • 产品参数
  • 型号: 40*40



一,水泥抗压夹具是根据我国建材行业标准JC/T683-1977制造。水泥抗压夹具是国家标准"水泥胶砂强度检验方法(ISO法)GB/T17671-1999"设备

二,水泥抗压夹具技术参数:

上、下压板宽度:40mm±0.1mm

上、下压板表面的平面公关为:0.01mm

上、下压板及传压柱硬度:≥60HRC

球座环带高度在2/3处,宽4-5mm

上、下压板长度方向的重合度:≤0.2mm

上、下压板自由距离:大于45mm

 定位销的高度不高于下压板表面:5mm

定位销硬度:大于55HRC

传压柱材料硬度:大于55HRC

框架底部中心定位孔直径:Φ8mm

毛重/净重:5kg

Second, cement compression clamp technical parameters:
★Upper and lower platen width: 40mm±0.1mm
★The plane publicity of the upper and lower platens is: 0.01mm
★ Upper and lower pressure plate and pressure column hardness: ≥60HRC
★The height of the ball seat belt is 2/3, and the width is 4-5mm.
★The coincidence degree of the upper and lower platens in the longitudinal direction: ≤0.2mm
★ Free distance of upper and lower platens: greater than 45mm
★ The height of the positioning pin is not higher than the surface of the lower pressing plate: 5mm
★Locating pin hardness: greater than 55HRC
★Transmission column material hardness: greater than 55HRC
★ Center positioning hole diameter at the bottom of the frame: Φ8mm

三,水泥抗压夹具校验方法

目测检查外观。水泥抗压夹具应保护清洁,不得碰伤划痕,应有牢固的铭牌。

上、下压板应为硬质钢材制成,其长度为40±0.1mm,宽度为40mm,厚度>10mm。

上、下压板与试件整个接触表面的平面公差为0.01mm,上、下压板自由距离>45mm。

上压板上的球座中心应在夹具中心轴线与上压板下表面的交点上,公差为±1mm,上压板随着与试件的接触而自动找平。



四,水泥抗压夹具结构特点

主要由下夹具座、上夹具座、标准夹辊、抗劈裂夹具上下压条组成。下夹具座通过定位销、垫圈固定在压力机活塞上,上夹具座通过上支座、菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上。

五,水泥抗压夹具使用注意事项

使用前对限位尺寸检查是否还保持正确位置;

如果挡销磨损超差,可以进行打磨修复;如果挡板、插销、定位锥头销磨损超差,可以重新组装,错开磨损部位后继续使用

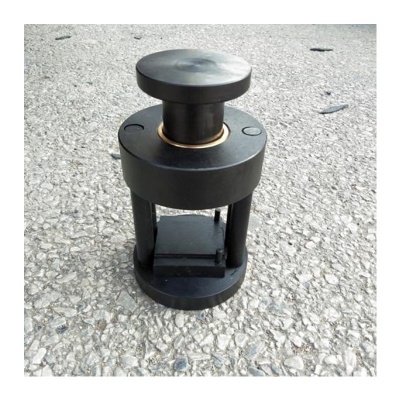

40*40水泥抗压夹具,新标准水泥抗压夹具
